El Arte de Cruzar el Abismo: Tipos de Puentes y su Ingeniería Aplicada
En la ingeniería de vías y transporte, el diseño geométrico de una carretera a menudo se topa con un obstáculo infranqueable: un río caudaloso, un cañón de 200 metros de profundidad o un estrecho marítimo. Es en ese momento cuando la topografía le cede el protagonismo a la ingeniería estructural y nace la necesidad de construir un puente.
Para el ojo inexperto, un puente es simplemente "una calle en el aire". Sin embargo, para el ingeniero, es un delicado acto de equilibrio donde fuerzas colosales (tracción, compresión, flexión y torsión) deben canalizarse hacia el suelo. No existe el "puente perfecto" universal. La elección de la tipología estructural depende estrictamente de la "luz" a salvar (la distancia entre apoyos), las condiciones geotécnicas, el gálibo necesario para la navegación y, por supuesto, el presupuesto (CAPEX).
A continuación, realizamos una inmersión técnica profunda en las principales tipologías de puentes, cómo funcionan sus diagramas de fuerzas y en qué escenarios exactos resulta imperativo utilizarlos.
1. Puentes de Vigas (Beam / Girder Bridges): Los Caballos de Batalla
Es el diseño más antiguo, simple y fabricado del mundo. Consiste estructuralmente en un elemento horizontal (el tablero o las vigas) apoyado sobre dos o más pilares (estribos o pilas). El principio físico es la flexión: cuando un camión pasa por el medio, la parte superior de la viga se comprime y la parte inferior se tracciona.
- Materiales predominantes: Concreto reforzado, concreto preesforzado/postensado, y vigas de alma llena en acero (I-beams o Box Girders).
- El Límite Físico: A medida que la luz (distancia entre pilas) aumenta, el puente necesita vigas más altas y pesadas para no flectarse. Llega un punto donde la viga es tan pesada que ni siquiera puede sostener su propio peso muerto, marcando su límite operativo.
- ¿Cuándo se utilizan?
- Son la solución obligatoria para luces cortas y medias (entre 10 y 60 metros).
- Intercambiadores viales urbanos, pasos elevados sobre autopistas y cruce de ríos poco profundos donde es barato y fácil fundir muchas pilas intermedias.
- Son los más económicos y rápidos de construir, especialmente si se usan vigas prefabricadas izadas con grúas.

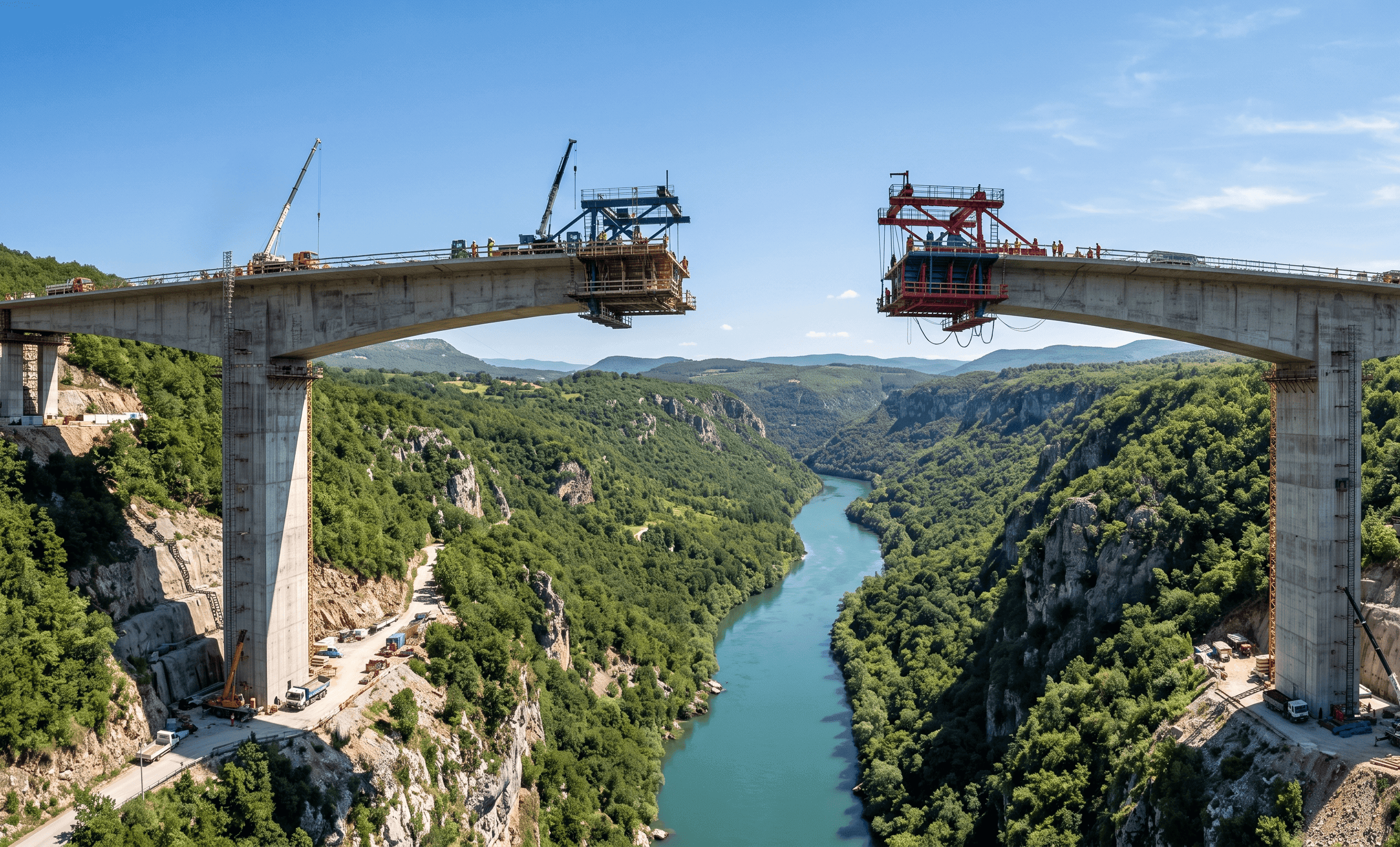

2. Puentes en Voladizos Sucesivos (Segmental Cantilever Bridges)
¿Qué haces cuando el río es demasiado profundo, tiene corrientes violentas o estás cruzando un abismo montañoso donde es físicamente imposible armar andamios (obra falsa) apoyados en el fondo? La respuesta es el puente en voladizos sucesivos.
La construcción avanza simétricamente desde las pilas centrales, manteniendo un equilibrio perfecto de pesos hasta que los brazos se encuentran en el centro del vano.
- El Principio Físico: Se construye una pila central gigante. Desde la cima de esa pila, se empiezan a fundir (o ensamblar) dovelas de concreto hacia la izquierda y hacia la derecha simultáneamente, manteniendo un equilibrio de pesos perfecto, como una balanza. Las dovelas se cosen fuertemente con cables de acero postensado. Eventualmente, los brazos que crecen de dos pilas distintas se encuentran en el centro y se unen con una "dovela de cierre".
- ¿Cuándo se utilizan?
- Para luces medias-altas (entre 80 y 250 metros).
- Cruces de valles profundos, barrancos escarpados o ríos navegables donde no se puede interrumpir el tráfico fluvial ni colocar apoyos intermedios.
- Son ideales en zonas con altas restricciones ambientales donde no se permite intervenir el lecho del río con maquinaria pesada.

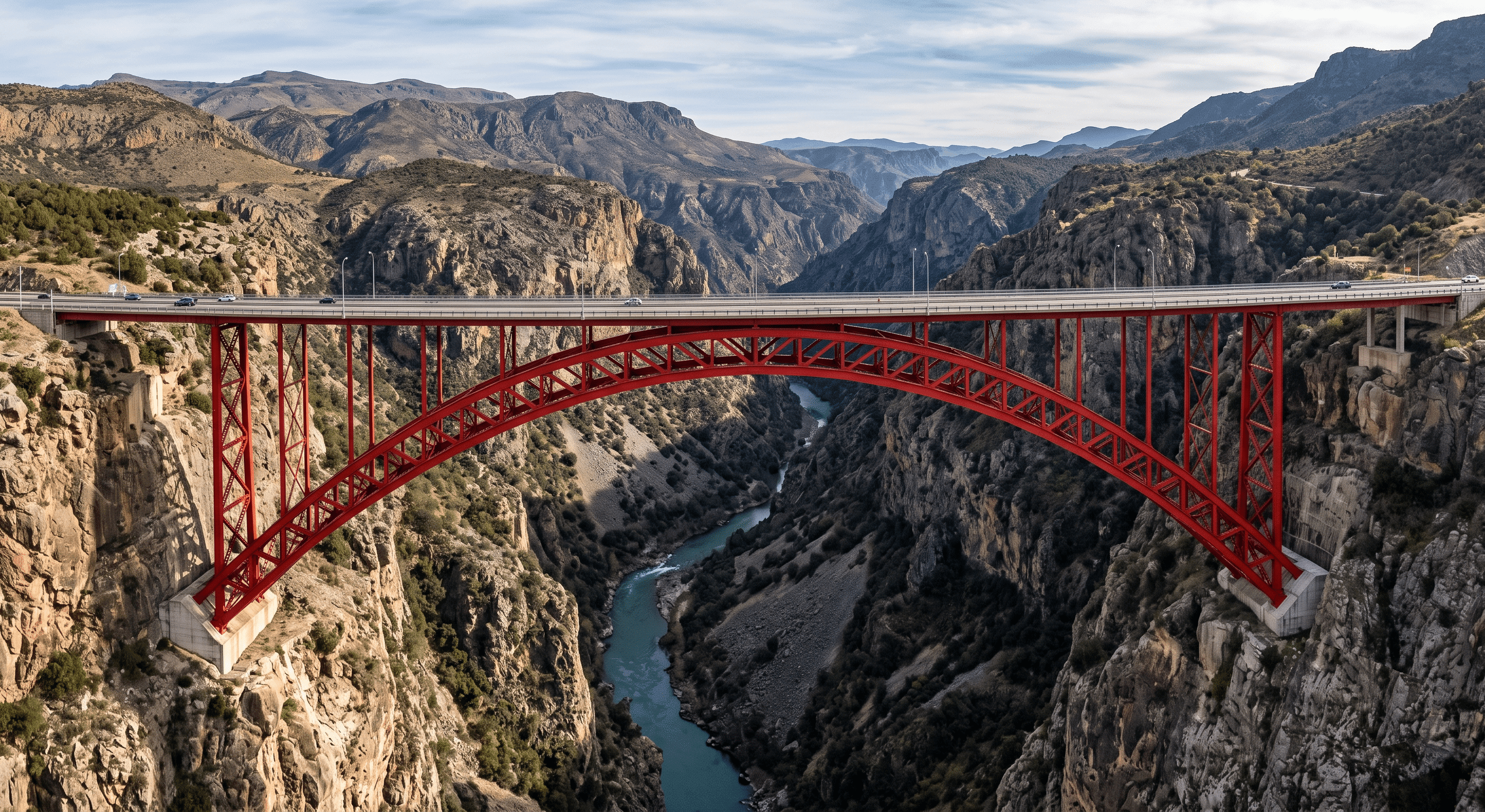

3. Puentes en Arco (Arch Bridges): La Eficiencia de la Compresión
El arco es una de las geometrías más perfectas de la naturaleza. Mientras la viga sufre por la flexión, el arco convierte todo el peso del puente y de los vehículos en fuerzas de compresión pura, empujando la carga a lo largo de su curva directamente hacia sus extremos (los arranques del arco).
El arco transfiere las cargas vehiculares hacia los extremos en forma de compresión, exigiendo anclajes formidables en roca sólida a ambos lados del cañón.
- El Límite Físico: Como toda la fuerza empuja violentamente hacia afuera en las bases, el puente en arco requiere estribos colosales o debe estar anclado en roca maciza de altísima calidad. Si el suelo cede un centímetro, el arco pierde su geometría y colapsa.
- Materiales predominantes: Históricamente piedra; hoy en día, concreto armado o celosías de acero tubular.
- ¿Cuándo se utilizan?
- Para luces desde 100 hasta más de 500 metros.
- Son la solución magistral cuando se debe cruzar un cañón en "V" o "U" de paredes rocosas y sólidas, ya que la misma montaña actúa como el apoyo perfecto para resistir el empuje del arco.
- Cuando se busca un hito arquitectónico y estético sin recurrir a pilas altas.

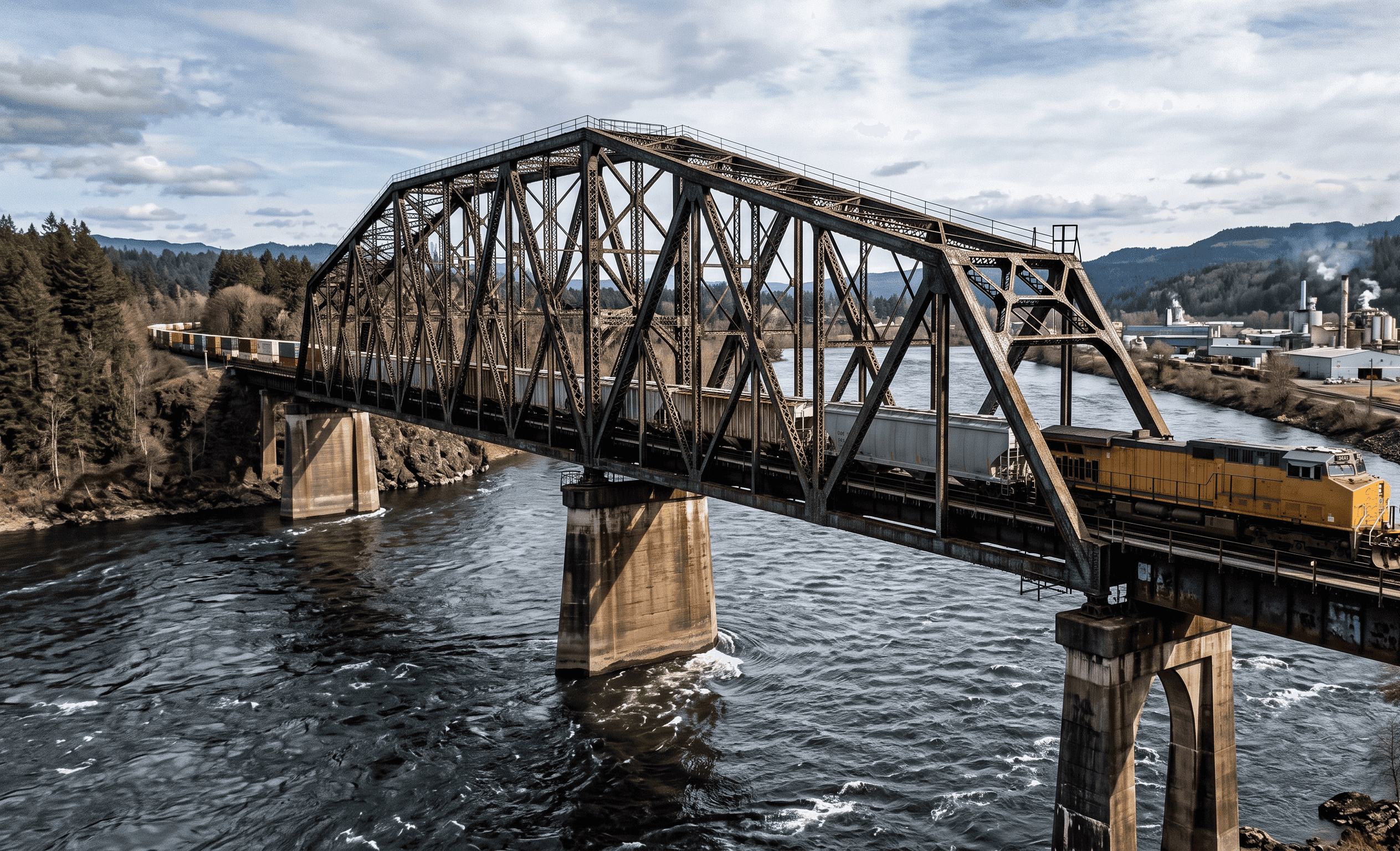

4. Puentes de Armadura o Celosía (Truss Bridges): La Fuerza del Triángulo
Si observas un puente ferroviario antiguo, notarás que parece un exoesqueleto de barras metálicas formando triángulos. Esto se debe a que el triángulo es la única figura geométrica indeformable.
Al triangular los elementos estructurales, las cargas pesadas se distribuyen como tracción o compresión axial en cada barra, eliminando casi por completo la flexión interna.
- El Principio Físico: Al crear una "viga gigante" hueca compuesta por cientos de barras trianguladas, los ingenieros logran un tablero sumamente rígido pero muy liviano. Las cargas se distribuyen de manera que cada barra individual trabaja únicamente a tracción axial o compresión axial.
- ¿Cuándo se utilizan?
- Típicamente para luces entre 50 y 150 metros.
- Ferrocarriles e Industria: Son los reyes indiscutibles para soportar cargas dinámicas ultrapesadas (trenes de carga). Un puente de vigas normales flectaría demasiado bajo un tren, pero la celosía es extremadamente rígida.
- Puentes modulares/militares (Tipo Bailey): Debido a que están hechos de piezas pequeñas atornilladas, son la primera opción para emergencias viales, ya que se pueden armar como un "Lego" en cuestión de días tras un desastre natural.

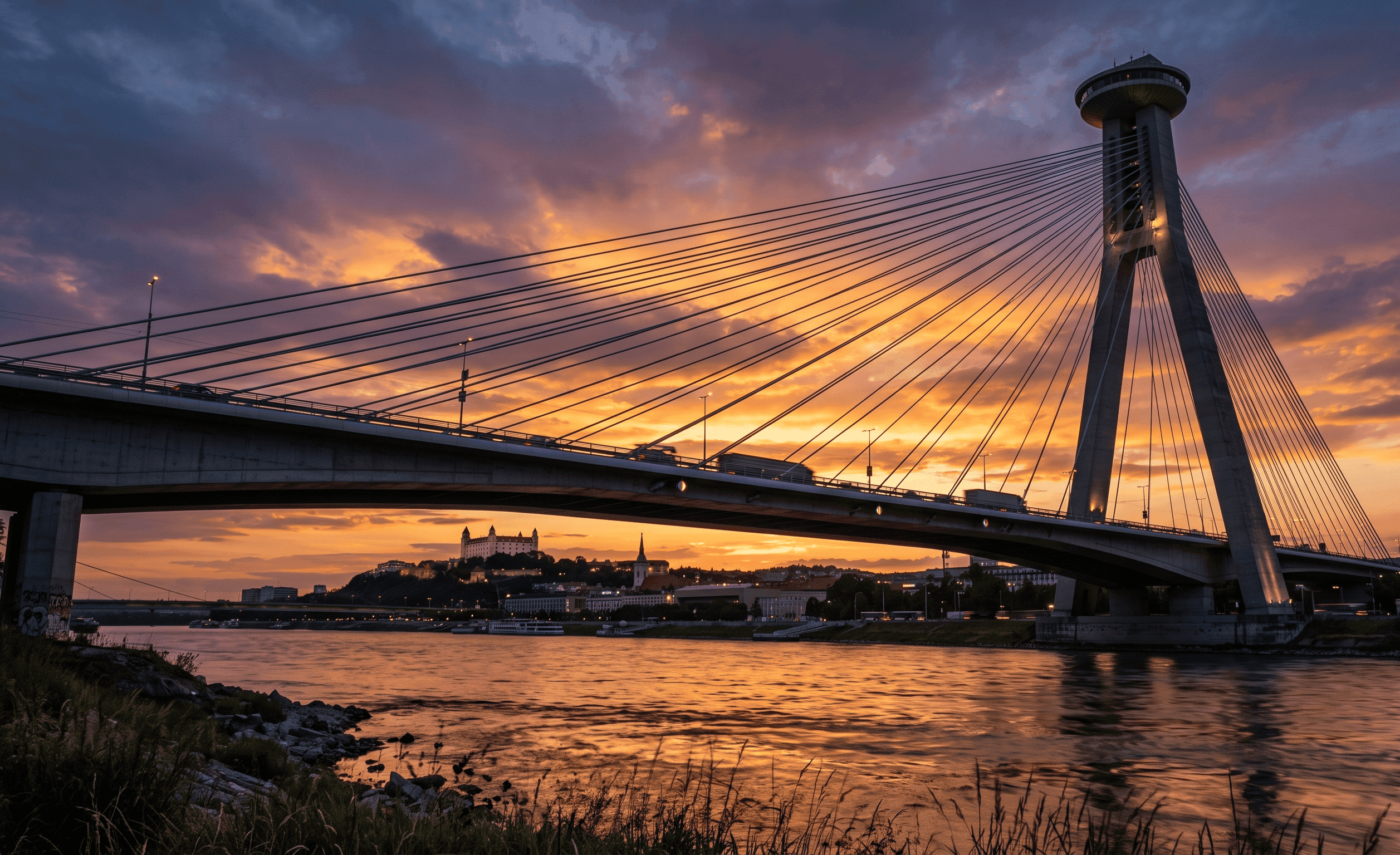

5. Puentes Atirantados (Cable-Stayed Bridges): Los Gigantes Modernos
Cuando la distancia a salvar supera los 300 metros, la viga se rompe, el voladizo se cae y el arco es inviable. Aquí entran los cables. Un puente atirantado tiene una o más torres altas (pilonos) desde donde descienden decenas de gruesos cables de acero tensados en línea recta directamente hasta el tablero del puente, sosteniéndolo como los hilos de una marioneta.
Los tirantes trabajan bajo tensiones masivas, transfiriendo el peso del tablero directamente a los pilonos centrales, los cuales soportan inmensas cargas de compresión.
- El Principio Físico: El peso del tablero es soportado por los cables (que trabajan a tracción extrema). Los cables transfieren ese peso a la punta del pilono, el cual sufre una enorme compresión hacia sus cimientos. El tablero, al ser "jalado" por los cables inclinados, también experimenta fuerzas de compresión masivas.
- ¿Cuándo se utilizan?
- Es la solución reina para luces largas (entre 200 y 1.000 metros).
- Cruces sobre grandes canales de navegación marítima.
- Son más económicos, rígidos y rápidos de construir que los puentes colgantes para estas distancias, además de haberse convertido en un símbolo de modernidad y estatus para las ciudades por su espectacular silueta en forma de abanico o arpa.

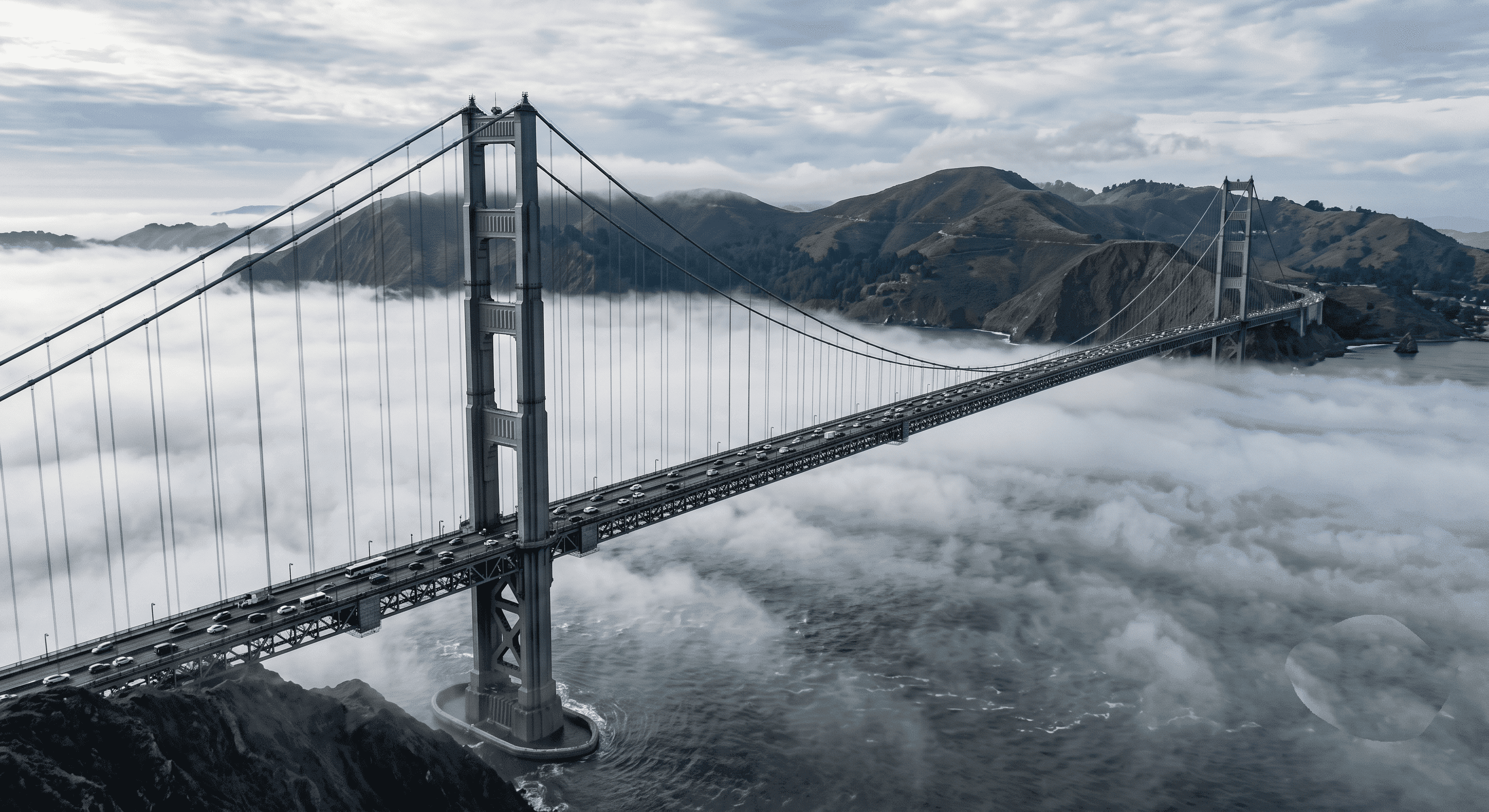

6. Puentes Colgantes (Suspension Bridges): Los Señores de los Océanos
Si necesitas cruzar más de un kilómetro sin tocar el agua, no hay debate, el puente colgante es la única ley física posible. A diferencia del atirantado, aquí los cables no van de la torre al tablero. En su lugar, dos cables principales colosales (del grosor de un metro) cruzan de extremo a extremo apoyándose en las torres y anclándose en macizos de concreto en tierra firme. Del cable principal cuelgan "tirantes" verticales que sostienen el tablero.
El puente colgante requiere bloques de anclaje colosales en tierra firme, ya que todo el sistema y el peso del tablero "cuelgan" literalmente de los dos cables principales.
- El Principio Físico: Todo el tablero "cuelga" a tracción. La magia estructural está en los enormes anclajes en los extremos de la costa. Si esos anclajes de tierra ceden, todo el sistema se afloja y cae. Además, al ser tan ligeros y largos, son sumamente vulnerables al viento (flameo aerodinámico, como el tristemente célebre colapso de Tacoma Narrows), por lo que el tablero debe diseñarse con perfiles alares aerodinámicos.
- ¿Cuándo se utilizan?
- Para super-luces (desde 1.000 metros hasta casi 3.000 metros).
- Estrechos oceánicos, bahías masivas y zonas de altísima profundidad donde construir una pila es imposible.
- Zonas Altamente Sísmicas: Su flexibilidad inherente los hace excepcionalmente resilientes a terremotos devastadores, dispersando la energía sísmica ondulando en el aire.
Conclusión: El Dictamen de la Montaña y el Río
Diseñar una vía no termina en el alineamiento horizontal o vertical. Cuando trazamos una línea sobre el papel que cruza un accidente geográfico, estamos comprometiendo miles de millones de dólares en infraestructura.
El ingeniero de vías debe trabajar codo a codo con el estructurador y el geotecnista. Conocer la diferencia operativa entre un puente atirantado y uno en voladizos sucesivos permite trazar rasantes correctas, planificar gálibos de navegación adecuados y, sobre todo, garantizar que el diseño conceptual sea construible y financieramente viable. La topografía pregunta, pero la ingeniería estructural responde.
