La Vía que Habla: Señalización Inteligente y Big Data en el Diseño Vial
Desde la invención del automóvil, la comunicación entre la infraestructura y el conductor se ha basado en un principio estático: un trozo de metal reflectivo clavado en el suelo. Una señal de velocidad máxima de 80 km/h dice lo mismo un martes soleado a mediodía que un viernes a medianoche bajo una tormenta torrencial.
Para la ingeniería de tráfico moderna, esta rigidez es inaceptable.

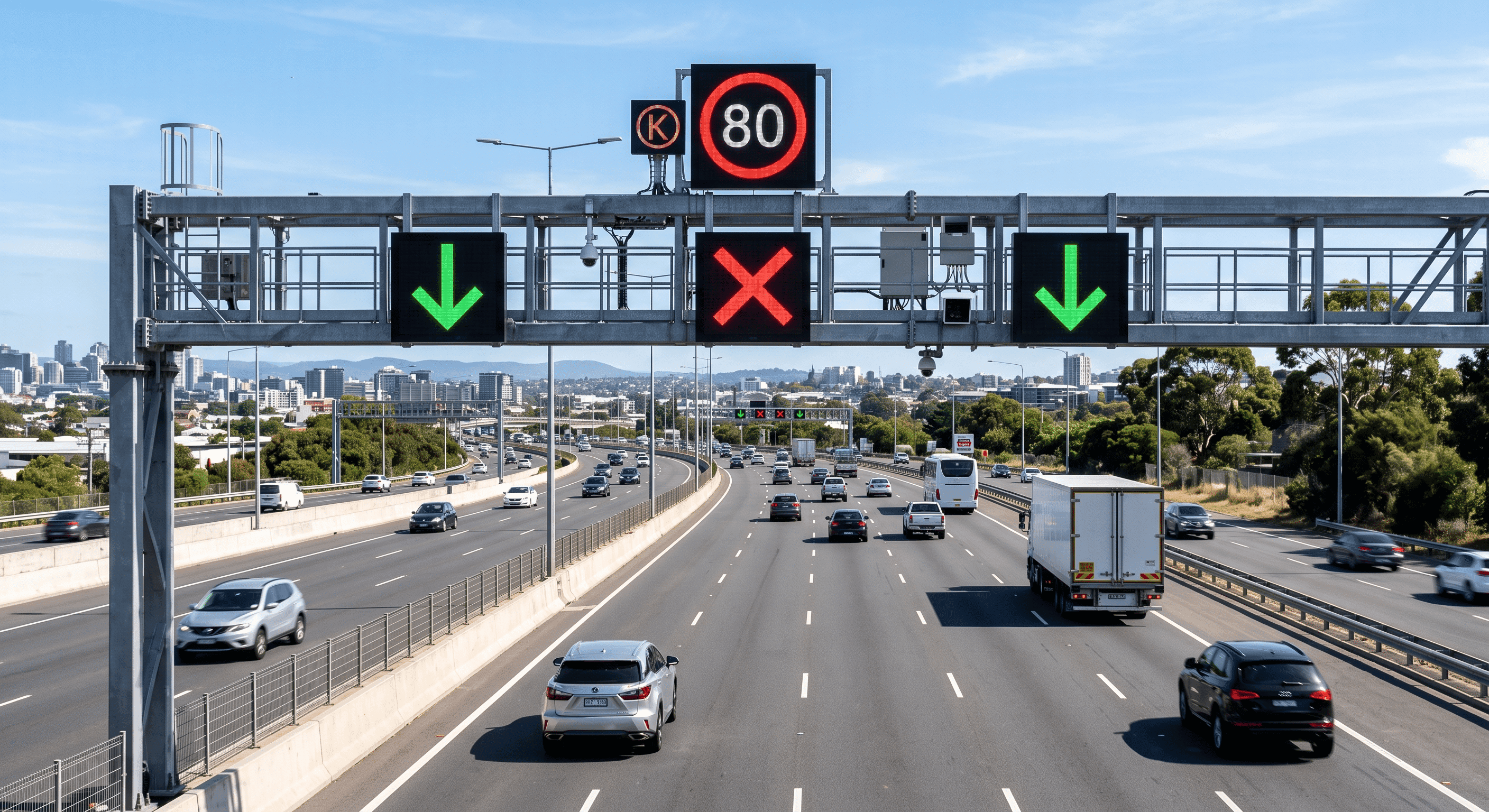

Las carreteras modernas han dejado de ser infraestructuras pasivas para convertirse en ecosistemas dinámicos que se comunican activamente con los conductores.
Hoy en día, las carreteras modernas han dejado de ser simples franjas de asfalto para convertirse en redes neuronales. A través de los Sistemas Inteligentes de Transporte (ITS), la infraestructura ahora es capaz de advertir, prohibir, informar y, lo más importante para los diseñadores viales: escuchar y medir.
A continuación, exploraremos la arquitectura de la señalización inteligente y cómo la recolección de datos en tiempo real está revolucionando la forma en que proyectamos y diseñamos nuestras vías.
1. La Anatomía del Sistema: Hardware y Conectividad
Para que una señal sea inteligente, requiere de un ecosistema tecnológico que la respalde. No se trata solo de encender bombillos LED; es una integración de tres capas fundamentales:
- Los Sensores (Los Ojos): Espiras inductivas magnéticas bajo el asfalto, radares de efecto Doppler, cámaras de reconocimiento óptico de caracteres (ALPR) para matrículas, sensores meteorológicos (niebla, hielo) y sistemas Weigh-In-Motion (Pesaje en Movimiento).
- La Conectividad (El Sistema Nervioso): Kilómetros de anillos de fibra óptica enterrados a lo largo del corredor vial, respaldados por antenas 5G y redes V2I (Vehicle-to-Infrastructure), que transmiten terabytes de información en milisegundos hacia los Centros de Control de Operaciones (CCO).

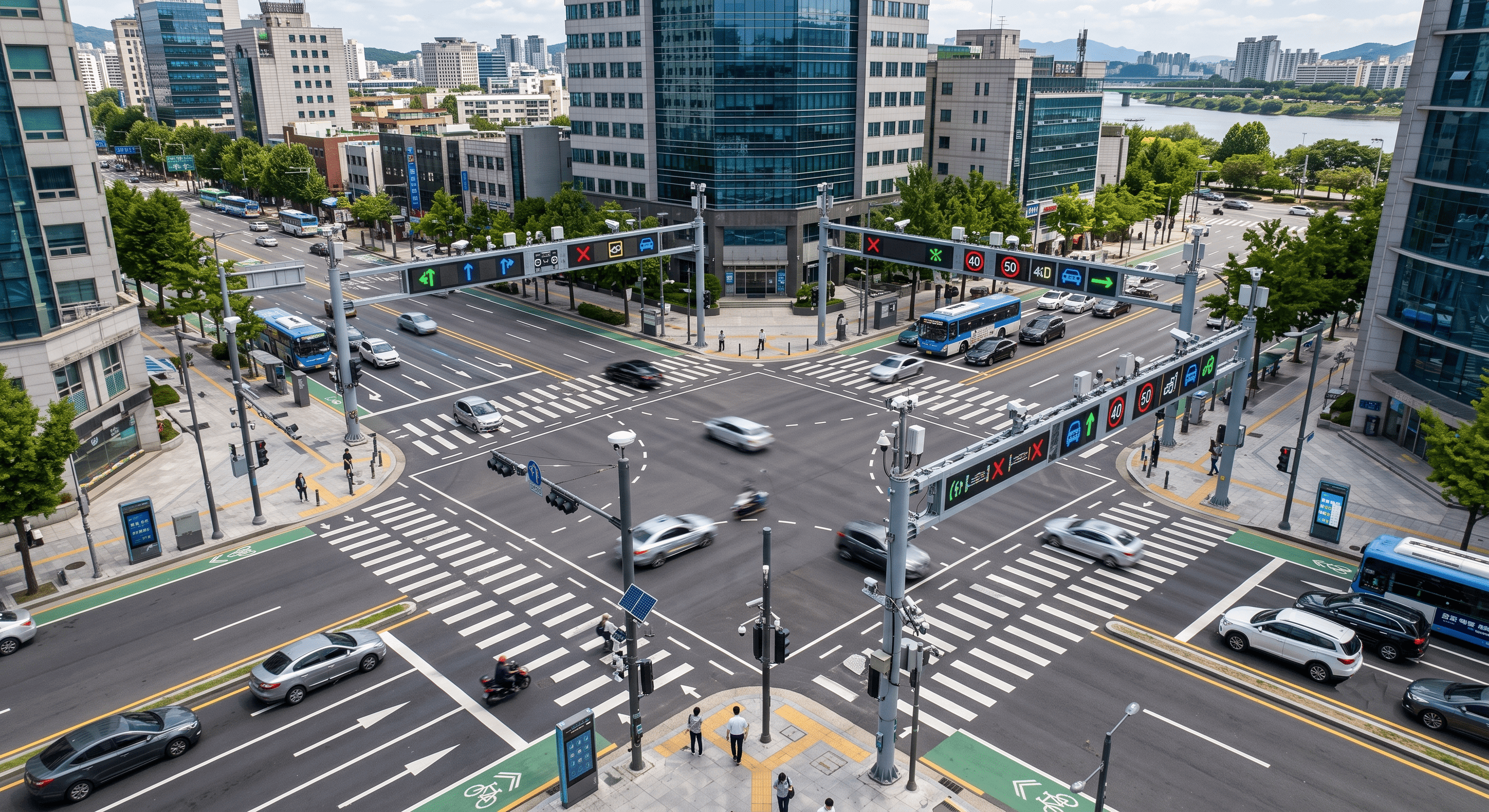

La integración de hardware en la señalización semafórica permite gestionar el flujo vehicular basándose en la demanda real y no solo en ciclos de tiempo fijos.
- Los PMV (La Boca): Los Paneles de Mensajería Variable (VMS por sus siglas en inglés) son las pantallas matrices de LED de alta intensidad ubicadas en pórticos sobre la vía, capaces de renderizar texto, gráficos y señales normativas dinámicas.
2. Tipología Estratégica: ¿Qué le Dice la Vía al Conductor?
Dependiendo del evento detectado por los sensores, el Centro de Control despliega diferentes tipologías de señalización dinámica:
A. Señalización para Advertir (Preventiva Dinámica)
La señalización preventiva clásica asume un riesgo permanente (ej. "Curva Peligrosa"). La señalización inteligente advierte sobre riesgos transitorios.

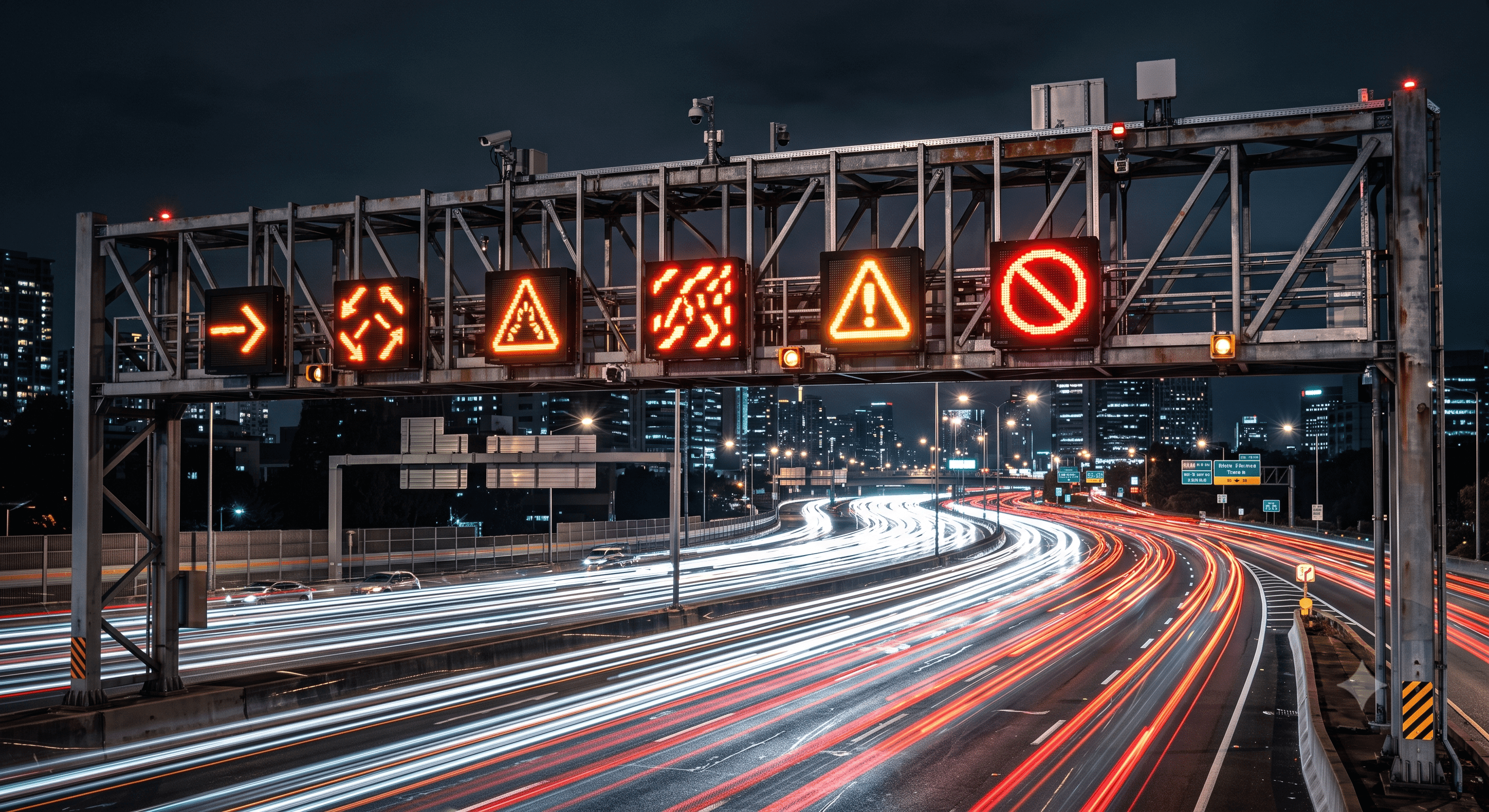

Los Paneles de Mensaje Variable (PMV) alertan sobre condiciones climáticas adversas o incidentes en tiempo real, previniendo accidentes en cadena.
Si el sensor meteorológico detecta visibilidad menor a 50 metros por niebla, o si el algoritmo detecta una caída abrupta de velocidad kilómetros más adelante (indicando un choque), el panel kilómetros atrás se enciende advirtiendo: "PRECAUCIÓN: ACCIDENTE A 3 KM - REDUZCA VELOCIDAD". Esto previene los temidos choques en cadena (carambolas).
B. Señalización para Avisar (Informativa y Enrutamiento)
El objetivo es distribuir la carga de la red vial para evitar cuellos de botella. Utilizando datos cruzados con GPS y algoritmos de predicción, los paneles informan: "TIEMPO A CENTRO CIUDAD: POR RUTA A (25 MIN) - POR RUTA B (15 MIN)". El conductor toma decisiones informadas en tiempo real, generando un balanceo de carga en la infraestructura.

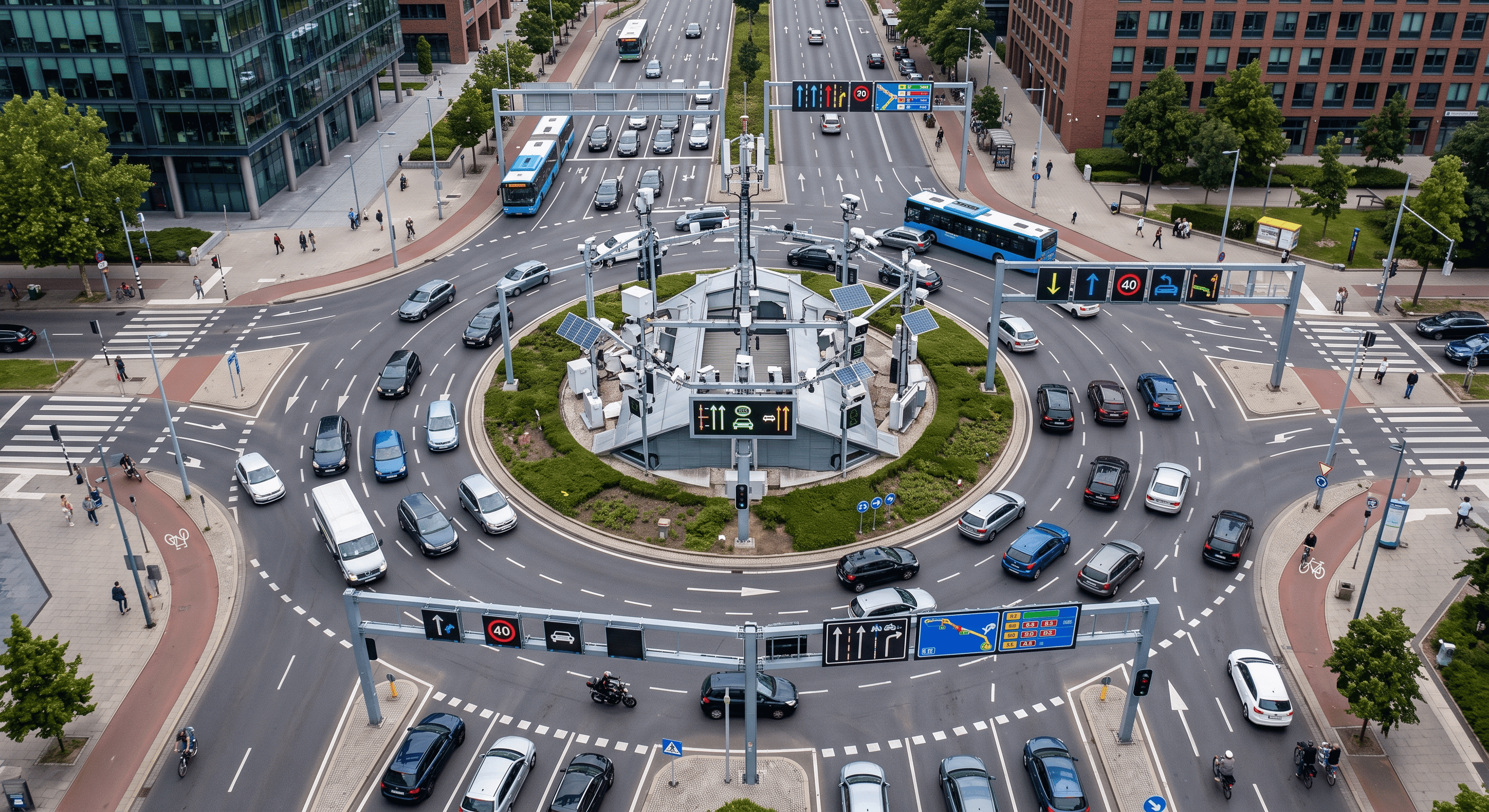

En nodos complejos como glorietas e intersecciones múltiples, la señalización inteligente ayuda a canalizar los flujos y reducir los puntos de conflicto.
C. Señalización para Prohibir (Reguladora Dinámica)
Aquí entran los sistemas de Límites de Velocidad Variable (VSL) y el control de carriles (Señales de Aspa y Flecha). Si hay congestión pesada, el sistema reduce legal y dinámicamente el límite de velocidad temporalmente (ej. de 100 km/h a 60 km/h). Paradójicamente, obligar a todos a ir más despacio armoniza el flujo, evita el efecto de "frenar y arrancar" (stop-and-go) y aumenta la capacidad real de la vía. También permite cerrar carriles con una "X" roja para permitir el paso de ambulancias o proteger zonas de obra.
3. Señalización para Contar: El Motor del Diseño Vial del Futuro
Más allá de gestionar el tráfico de hoy, los sistemas ITS tienen una función silenciosa pero vital para los ingenieros civiles: son las estaciones de recolección de Big Data más grandes del mundo.

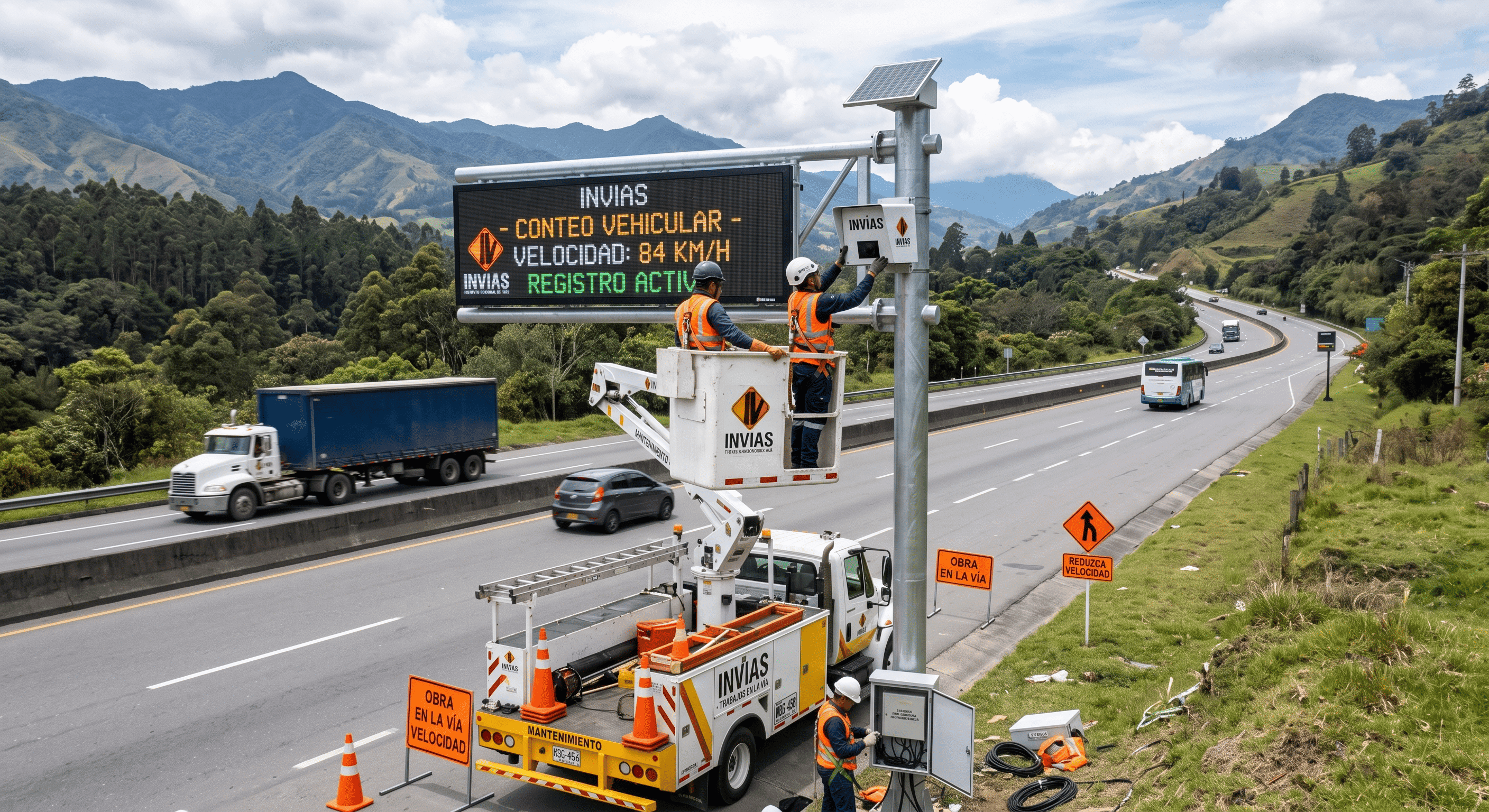

Estaciones de conteo vehicular, como las gestionadas por el INVIAS, reemplazan los aforos manuales entregando información continua las 24 horas del día.
Históricamente, para diseñar una vía o un pavimento, dependíamos de aforadores humanos contando carros con un tablero manual durante una semana, o de encuestas de origen-destino obsoletas. Hoy, los sensores debajo y sobre los pórticos inteligentes cuentan y miden parámetros 24/7/365.
El Bucle de Retroalimentación en el Diseño Vial
Toda esta data estadística masiva se procesa y se convierte en el insumo fundamental (los parámetros de entrada) para el software de diseño geométrico (como Civil 3D) y los métodos de diseño de pavimentos (como la guía MEPDG).

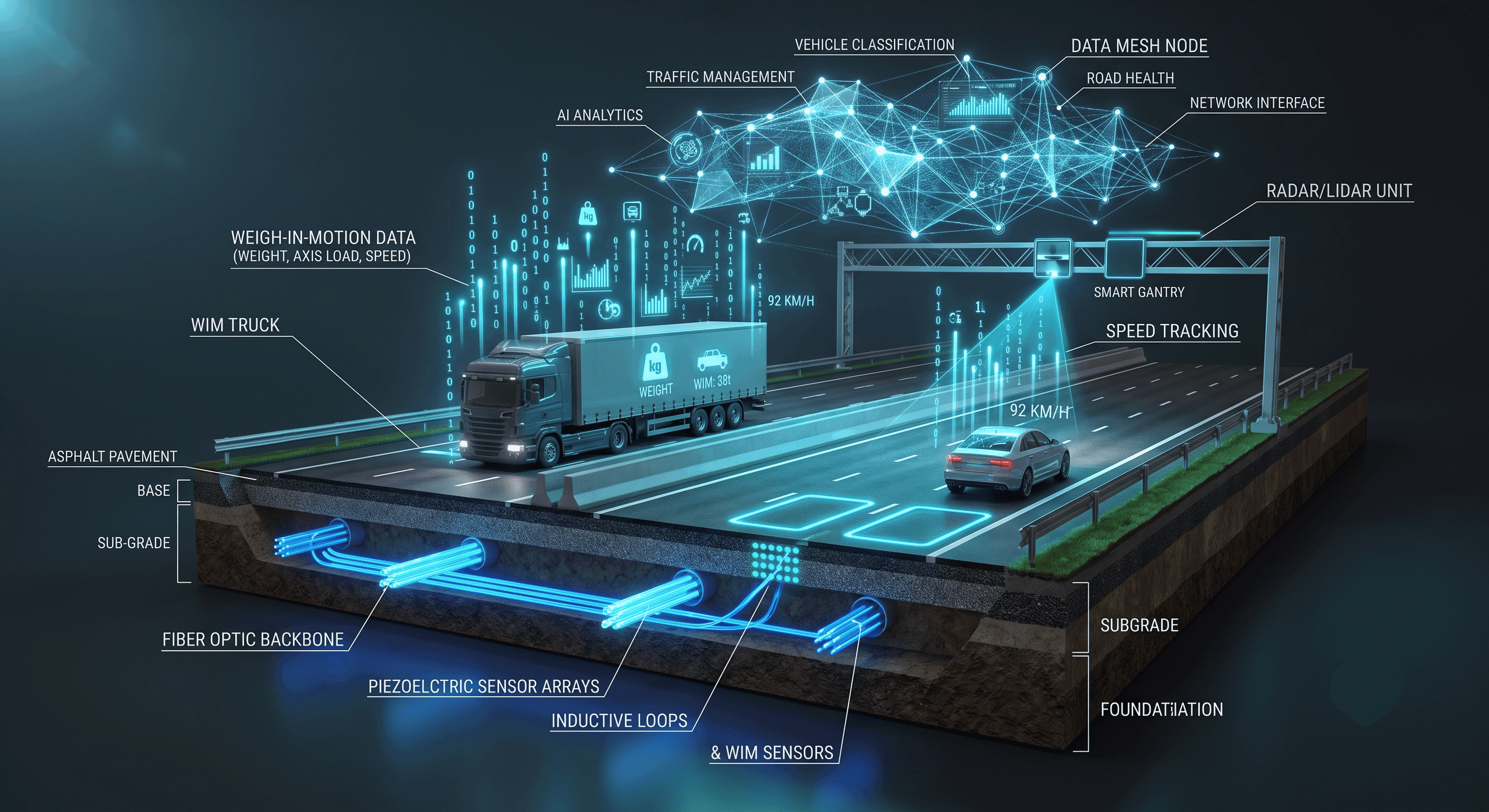

El cruce masivo de información (Big Data) proveniente de sensores viales permite modelar el comportamiento real de los conductores y anticiparse al desgaste estructural.
-
Demanda Real vs. Demanda Proyectada (El TPDA Exacto): Al contar cada vehículo durante años, obtenemos el Tránsito Promedio Diario Anual (TPDA) real, la distribución direccional y el factor de hora pico exacto. Si diseñamos un paso a desnivel basándonos en proyecciones teóricas, podríamos subdimensionarlo. El conteo continuo nos dice exactamente cuándo la demanda real está a punto de superar la capacidad de la vía (Nivel de Servicio E o F), dictando con precisión el año exacto en que se debe construir un carril adicional.
-
Cargas Dinámicas y Pesaje en Movimiento (WIM): Los sensores de pesaje en movimiento miden el peso por eje de cada camión que pasa a 80 km/h. Esta estadística genera el Espectro de Carga real. Descubrir estadísticamente que el 30% de los camiones de una región circulan con sobrepeso nos obliga a modificar los módulos de elasticidad y el espesor de la capa asfáltica en los rediseños para evitar la fatiga prematura del pavimento.
-
Velocidad Operacional vs. Velocidad de Diseño: Este es el dato más crítico para la seguridad. La Velocidad de Diseño es la teórica (con la que calculamos peraltes y radios de curva). Pero el radar nos entrega la Velocidad Operacional (El Percentil 85), que es la velocidad real a la que el 85% de los conductores deciden transitar de forma libre.
Si diseñamos una curva para 60 km/h, pero el reporte estadístico de los radares nos muestra que el Percentil 85 es de 95 km/h, tenemos un problema grave de geometría inconsistente. La vía "invita" a correr más de lo que la física permite. Esta data obliga al ingeniero a rediseñar el trazado en futuras intervenciones, mejorar la fricción del pavimento o instalar medidas de pacificación física, salvando innumerables vidas.
Conclusión: De Infraestructura Pasiva a Infraestructura Cognitiva
La señalización inteligente y los sistemas de recolección de datos han borrado la línea entre la ingeniería de sistemas y la ingeniería civil. Un pórtico de señalización variable no es solo una pantalla LED; es un nodo de recolección de inteligencia.
El modelo de trabajo del ingeniero moderno ya no termina cuando se inaugura la carretera. Gracias al Big Data generado por estos sensores, la carretera nos "habla" todos los días, diciéndonos qué tan eficientes fuimos en nuestro diseño, qué materiales están fallando y exactamente qué debemos corregir en nuestro próximo proyecto geométrico.
