Terremotos e Infraestructura Vial: El Peligro Oculto de las Redes Subterráneas tras el Reciente Sismo en Venezuela
La evaluación de daños tras el reciente sismo en Venezuela ha vuelto a poner bajo la lupa el comportamiento dinámico de la infraestructura ante aceleraciones extremas del terreno. Cuando ocurre un evento sísmico de gran magnitud, la atención inicial de la ingeniería estructural y de los cuerpos de rescate se concentra lógicamente en el colapso de edificaciones y puentes. Sin embargo, en el entorno urbano, existe una crisis simultánea de alta complejidad técnica que ocurre directamente debajo del asfalto: el colapso de las redes de servicios públicos subterráneos.

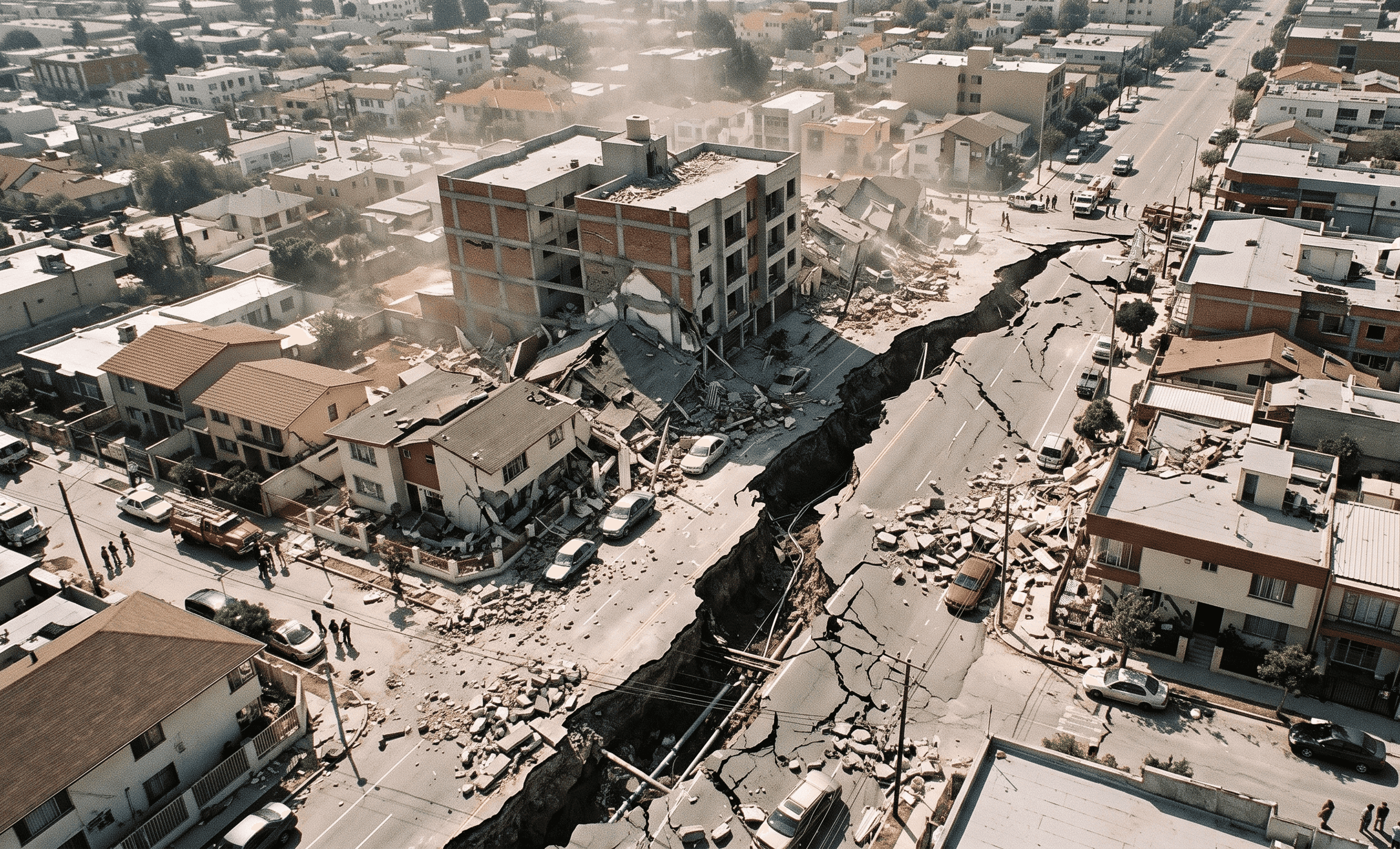

Las calles y avenidas modernas albergan un denso sistema de redes mixtas (acueducto, gas, electricidad) que interactúan directamente con la estructura del pavimento.
Una calle o avenida moderna no es simplemente una estructura de pavimento diseñada para soportar cargas vehiculares; es un corredor multimodal que alberga en su subsuelo una densidad crítica de infraestructura vital, incluyendo redes matrices de acueducto, colectores de alcantarillado, gasoductos, líneas de alta tensión y ductos de fibra óptica. Durante un terremoto, la interacción suelo-estructura destruye estas redes, multiplicando los efectos del sismo y bloqueando por completo la recuperación de la movilidad.
A continuación, analizamos técnicamente los fenómenos que afectan a la infraestructura vial y el desafío que representan las redes de servicios ocultas bajo la banca de las vías.
1. El Comportamiento Dinámico de la Vía y el Efecto en el Subsuelo
Durante un movimiento sísmico, el paquete estructural del pavimento (capa de rodadura, base y subbase) se desplaza solidariamente con el terreno. El problema técnico radica en que las tuberías y ductos enterrados poseen rigideces, materiales y coeficientes de deformación completamente distintos a los del suelo que los rodea.
Cuando las ondas sísmicas (P, S y de superficie) atraviesan la sección transversal de la vía, se generan tres fenómenos mecánicos destructivos:
- Esfuerzos Cortantes por Deformación del Terreno: El suelo experimenta deformaciones angulares y asentamientos diferenciales. Las tuberías rígidas (como las de concreto o PVC antiguo) no tienen la ductilidad para absorber estos movimientos y sufren fallas por cortante, fracturándose de forma inmediata.
- Desplazamiento de Juntas: Las redes de acueducto y alcantarillado dependen de uniones mecánicas o sellos elastoméricos. Las aceleraciones horizontales masivas (PGA) provocan la desconexión de estas juntas, generando fugas masivas invisibles bajo la estructura del pavimento.
- Efectos de la Licuación en Redes: En suelos granulares saturados, la licuación no solo hunde el pavimento; también provoca que las tuberías vacías o de baja densidad sufran de flotación (empuje hidrostático ascendente), rompiendo las conexiones domiciliarias y destruyendo la rasante de la vía desde abajo.
2. El Desastre Secundario: Socavación Interna e Incendios
La rotura de las redes subterráneas detona una cadena de fallos geotécnicos y estructurales que agravan la destrucción de la superficie vial:
La fractura de tuberías matrices inyecta agua a presión en las capas base, provocando una erosión interna (piping) que termina hundiendo por completo la capa de rodadura asfáltica.
Socavación Interna por Rotura de Redes Húmedas
Cuando una tubería matriz de agua a presión se fractura debido al sismo, el fluido se inyecta directamente en las capas de subbase, base y subrasante del pavimento. El agua a alta velocidad lava los finos del material granular, generando un fenómeno de erosión interna o tunelización (piping). En cuestión de horas, se crean grandes cavernas vacías debajo del asfalto. Al pasar el primer vehículo pesado de emergencia, la capa de rodadura colapsa por falta de soporte, creando un hundimiento masivo (sinkhole) que inhabilita por completo la calzada.
Fricción e Incendios por Redes Secas
La fractura de gasoductos bajo las vías es uno de los escenarios más peligrosos. El gas atrapado en el subsuelo puede encenderse debido a chispas provocadas por la ruptura simultánea de cables eléctricos enterrados o por la fricción de las rocas en movimiento. Las explosiones e incendios subterráneos destruyen térmicamente la estructura del pavimento flexible (el asfalto se calcina y pierde sus propiedades ligantes) y transforman la calle en una zona de peligro inaccesible.
3. El Reto Logístico: Por Qué las Redes Retrasan la Reconstrucción Vial
Tras el reciente sismo en Venezuela, los equipos de ingeniería vial se enfrentan a un cuello de botella logístico. En una carretera de montaña, habilitar el paso puede requerir simplemente remover un deslizamiento con maquinaria pesada. En una vía urbana, el proceso es radicalmente más lento y complejo.

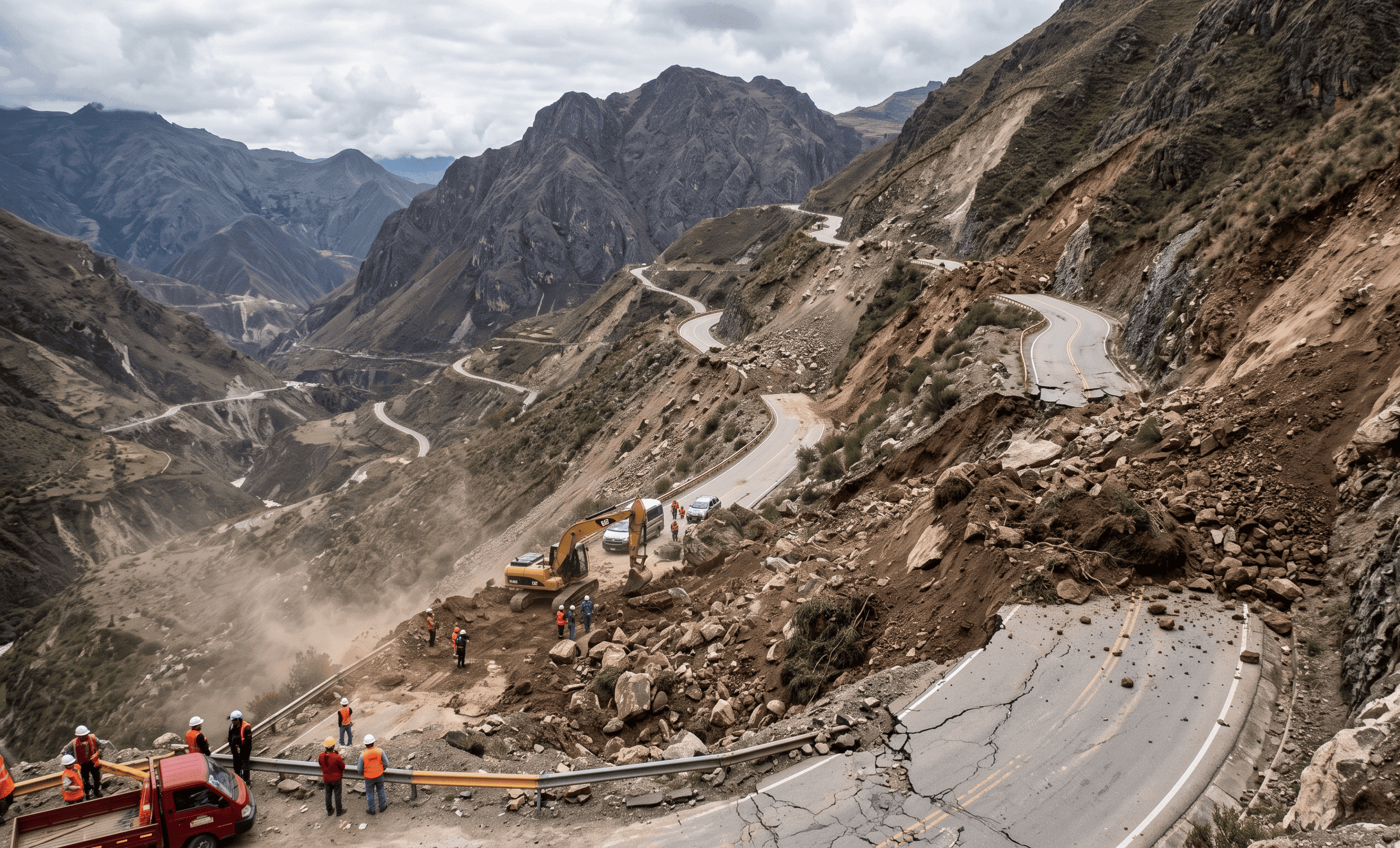

Mientras en los corredores intermunicipales el principal reto logístico es remover taludes fallados, en el entorno urbano el desafío crítico es estabilizar las redes subterráneas antes de repavimentar.
No es técnicamente viable lanzar una capa de asfalto de emergencia sobre una calle agrietada si abajo persisten fugas de agua o acumulación de gas. El protocolo de reconstrucción exige:
- Detección y Aislamiento: Localizar los puntos exactos de rotura mediante georradares (GPR) o pruebas de presión, y suspender los flujos sectoriales.
- Excavación de Zanjas: Abrir la estructura vial dañada, estabilizando los taludes de la excavación en un entorno de suelo ya debilitado por el sismo.
- Reparación Multidisciplinaria: Coordinar empresas de gas, agua y telecomunicaciones para reparar las redes antes de intervenir la vía.
- Recompactación de Alta Rigurosidad: Restituir los materiales granulares de la base y subbase cumpliendo con los niveles de compactación exigidos (Ensayo Proctor Modificado), garantizando que el suelo de fundación no sufra asentamientos posteriores bajo el tráfico de la maquinaria de reconstrucción.
4. Ingeniería del Futuro: SUE y Resiliencia en el Subsuelo
Las lecciones de los sismos recientes obligan a cambiar el enfoque del diseño urbano. La ingeniería vial y la gestión de servicios públicos deben integrarse mediante metodologías avanzadas:
- SUE (Subsurface Utility Engineering): Es una rama de la ingeniería civil que combina la geofísica, el mapeo 3D y las técnicas de excavación al vacío para categorizar y posicionar con precisión milimétrica todas las redes existentes antes y durante la vida útil del proyecto.
- Modelación BIM Subterránea: Integrar las redes húmedas y secas como objetos paramétricos dentro de los gemelos digitales de la vía en softwares como Autodesk Civil 3D y Revit. Esto permite analizar la proximidad crítica entre tuberías y diseñar zonas de amortiguamiento sísmico.
- Materiales Flexibles y Flexo-Ductiles: Sustituir las matrices rígidas por tuberías de Polietileno de Alta Densidad (HDPE) con uniones electrosoldadas, las cuales tienen la flexibilidad de deformarse junto con las ondas del terreno sin llegar a la rotura estructural.
Conclusión: Diseñar la Vía como un Sistema Integral
Un diseño vial urbano sobresaliente no puede limitarse a optimizar la superficie de rodadura y la señalización geométrica. El verdadero criterio técnico se demuestra al concebir la vía como un contenedor de infraestructura crítica. Entender la interacción entre la geotecnia, las estructuras enterradas y las dinámicas sísmicas es la única garantía para diseñar ciudades capaces de resistir el impacto de la naturaleza, protegiendo las redes que mantienen vivos a los centros urbanos durante las peores crisis.

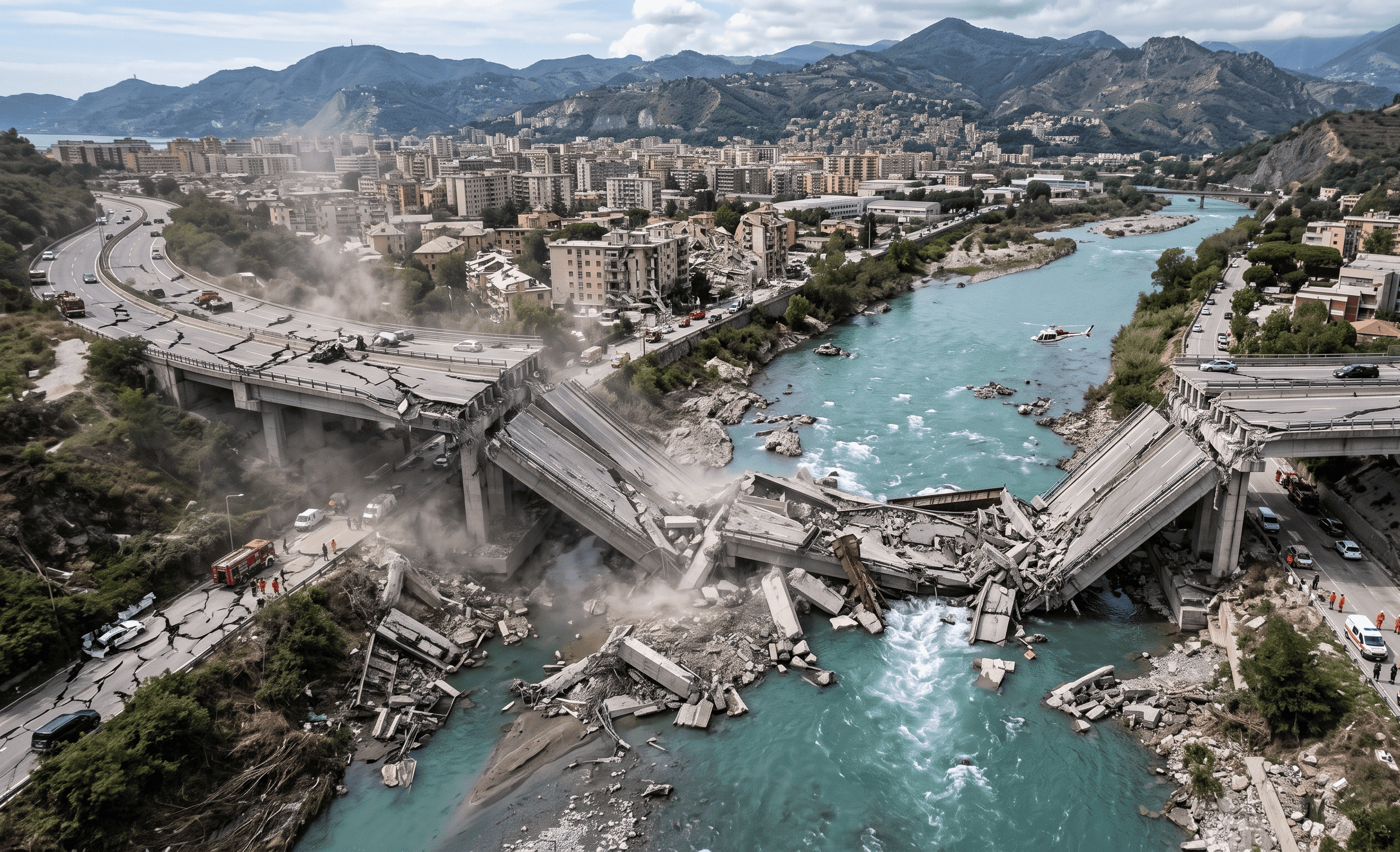

El colapso del subsuelo se suma a las fallas de superestructuras como puentes y viaductos, recordando la necesidad de diseñar nuestras redes logísticas urbanas con un enfoque integral de resiliencia sísmica.
