El Ecosistema Digital de la Ingeniería Vial: Software para Geometría, Pavimentos y Tránsito
El diseño de infraestructura vial ha experimentado una evolución vertiginosa. Atrás quedaron las épocas donde el trazado se calculaba con curvígrafos y hojas de cálculo estáticas. Hoy, la llegada de la metodología BIM (Building Information Modeling) para infraestructura y los métodos mecanicistas exigen que el ingeniero consultor domine un ecosistema de softwares altamente especializados.
Sin embargo, no existe un "programa mágico" que resuelva una carretera por completo. La ingeniería vial moderna requiere la interacción de tres grandes disciplinas: el diseño geométrico, el diseño estructural del pavimento y el análisis de la demanda de tránsito.
A continuación, desglosamos las herramientas de software líderes en la industria para cada una de estas áreas.
1. Software para Diseño Geométrico: El Modelado Paramétrico (BIM)
El diseño geométrico dicta la topología tridimensional de la vía (planta, perfil y sección transversal). El software moderno ya no dibuja líneas, sino que crea "corredores" paramétricos: modelos 3D dinámicos que calculan volúmenes de tierra automáticamente y advierten sobre incumplimientos normativos.
Los softwares de diseño paramétrico permiten modelar corredores tridimensionales dinámicos, vinculando la topografía para actualizar volúmenes y secciones transversales en tiempo real.
- Autodesk Civil 3D: Es el indiscutible estándar de la industria en Latinoamérica y gran parte del mundo. Su mayor fortaleza radica en la creación de Ensamblajes (secciones transversales paramétricas) y su capacidad para vincular la topografía de manera dinámica. Un cambio en el perfil longitudinal actualiza instantáneamente los volúmenes de corte y terraplén. Además, se complementa con Autodesk InfraWorks para fases de prefactibilidad, permitiendo trazar alternativas sobre modelos geoespaciales reales en cuestión de horas.
- Bentley OpenRoads Designer: Es el principal competidor de Civil 3D y el favorito en mega-proyectos e instituciones gubernamentales de primer mundo (como los DOTs en Estados Unidos). Destaca por su inmensa capacidad para procesar nubes de puntos masivas y su estabilidad en corredores viales de cientos de kilómetros, donde otros programas colapsan.
- Istram / Ispol: Muy posicionado en España y con fuerte presencia en concesiones en Latinoamérica. Es altamente valorado por los diseñadores de obra debido a su rapidez para generar carteras de replanteo y su rigurosidad en el cálculo de peraltes y sobreanchos bajo normativas específicas.
2. Software para Diseño de Pavimentos: De la Empiria a la Mecánica
Durante años, los ingenieros utilizaron hojas de Excel basadas en la ecuación empírica de la AASHTO 93. Hoy, las nuevas especificaciones exigen métodos Mecánico-Empíricos (MEPDG), donde el pavimento se modela como una estructura elástica multicapa sometida a cargas cíclicas y gradientes térmicos.

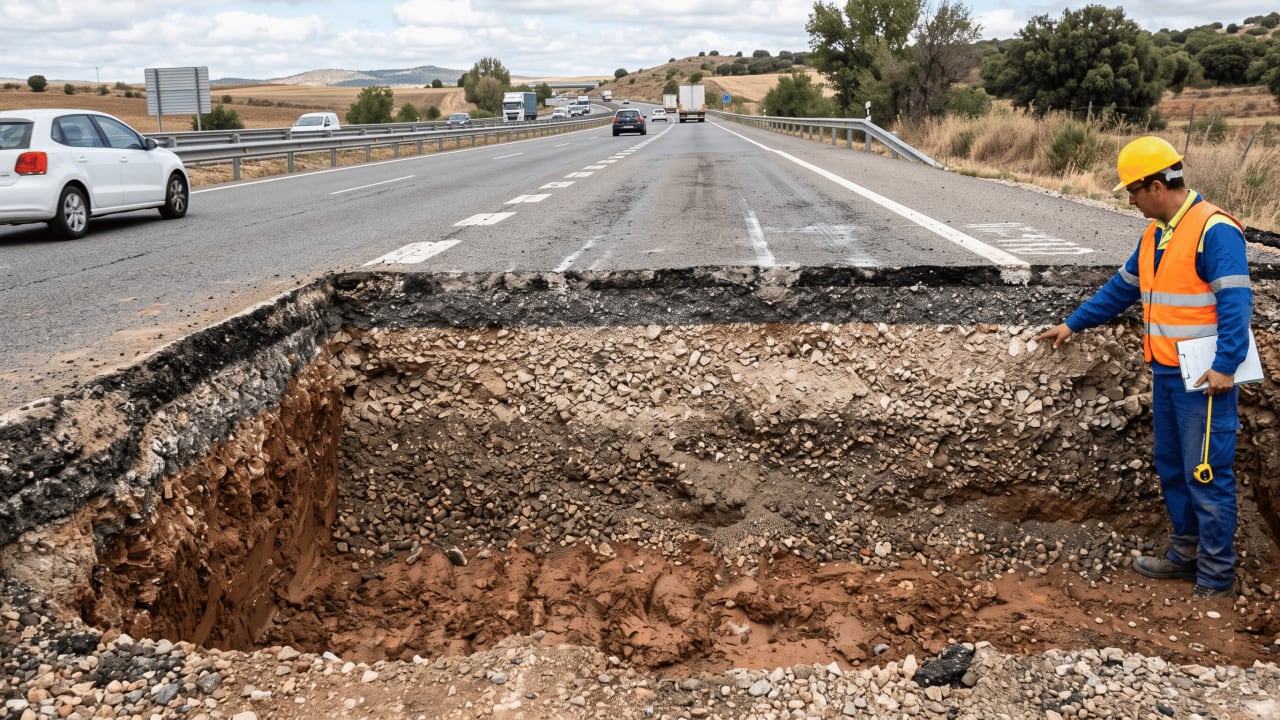

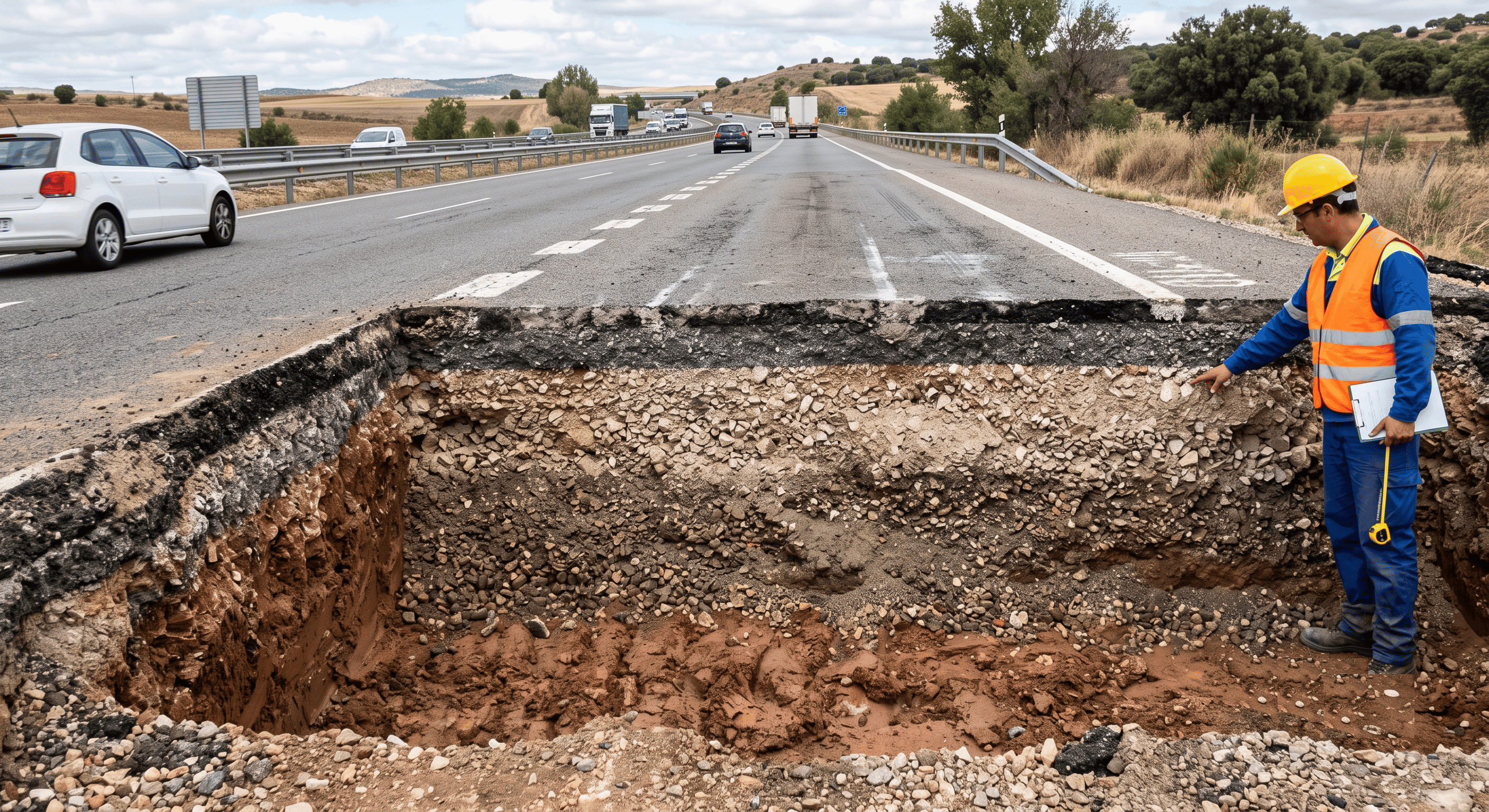

El diseño mecanicista evalúa el pavimento como una estructura elástica multicapa, calculando los esfuerzos, deformaciones y tensiones bajo cargas vehiculares cíclicas.
- AASHTOWare Pavement ME Design: Es el software definitivo para el diseño moderno de pavimentos a nivel global. Permite predecir los daños estructurales (ahuellamiento, fisuración por fatiga, agrietamiento térmico) mes a mes a lo largo de la vida útil del proyecto. Requiere una altísima cantidad de datos de entrada (espectros de carga, datos climáticos horarios y caracterización dinámica del asfalto), pero entrega el diseño más optimizado y resiliente posible.
- KenPave (KenLayer / KenSlabs): Un clásico académico y fundamental en la consultoría. Desarrollado por la Universidad de Kentucky, este programa realiza el análisis mecanicista puro. Calcula los esfuerzos, deformaciones y deflexiones en cualquier punto del paquete estructural cuando se le aplica la carga de un eje. Es la herramienta por excelencia para verificar que las deformaciones a tracción en la base de la carpeta asfáltica no superen los límites de fatiga.
- Software de Catálogos (Alize / HDM-4): Mientras Alize LCPC domina el enfoque racional francés (muy usado en algunos países de LATAM), HDM-4 (del Banco Mundial) no diseña el espesor, pero es el software rey para la evaluación económica y la gestión de redes de pavimentos, decidiendo cuándo y dónde invertir en mantenimiento.
3. Software para Análisis de Tránsito y Microsimulación
Diseñar una vía perfecta no sirve de nada si se congestiona el primer día. El software de tránsito se divide en dos enfoques: el análisis de capacidad estática (intersecciones) y la microsimulación dinámica (redes completas).

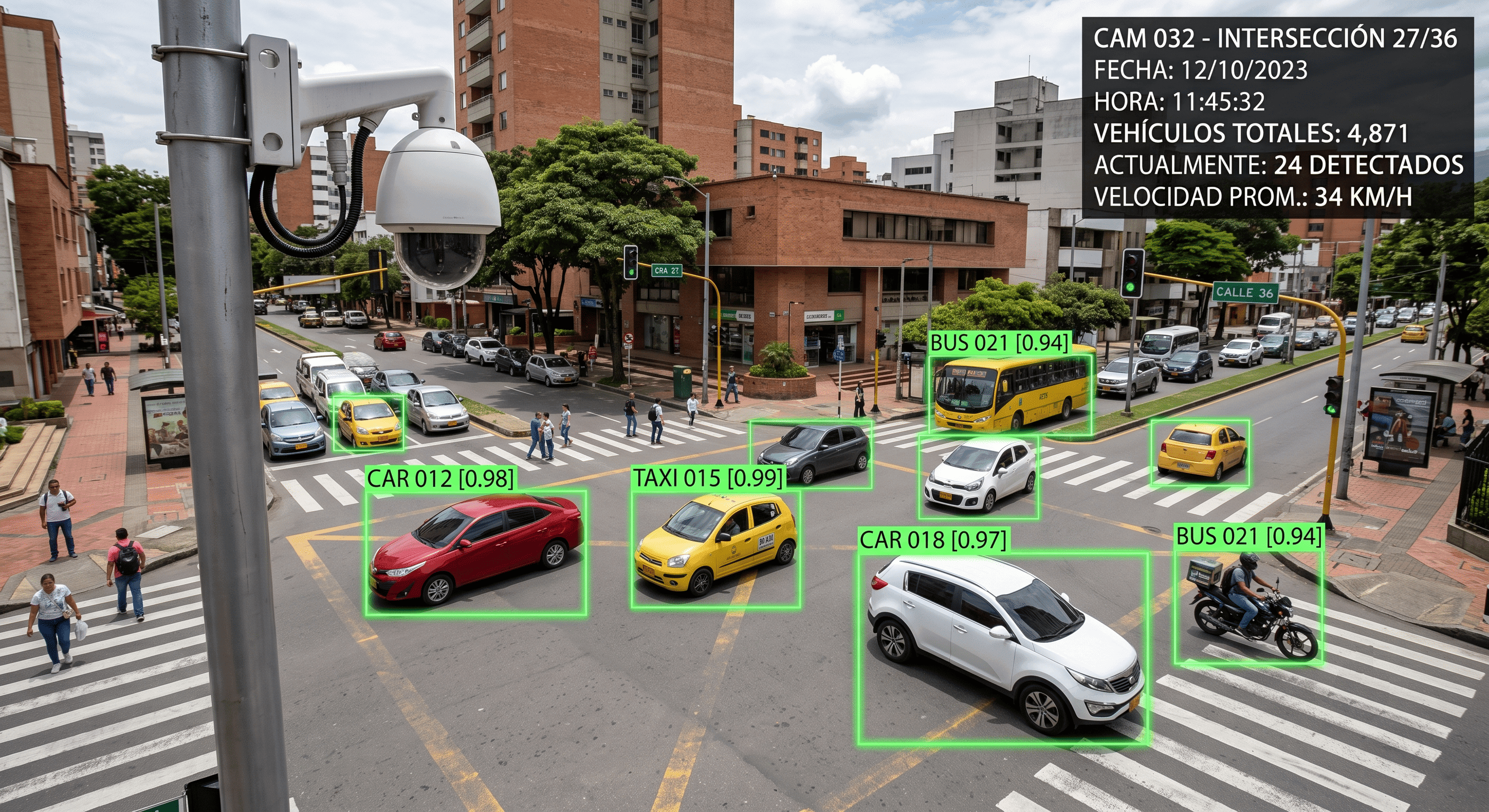

La recolección rigurosa de datos en campo, mediante cámaras y aforos automáticos, es el insumo fundamental para calibrar correctamente cualquier modelo de microsimulación.
- PTV Vissim: Es el líder mundial en microsimulación de tráfico. Vissim modela el comportamiento individual de cada vehículo, peatón o bicicleta (basado en el modelo de seguimiento vehicular de Wiedemann). Es indispensable para diseñar Planes de Manejo de Tránsito (PMT) de alto impacto, redes de semaforización complejas y corredores de transporte masivo (BRT). Ver los vehículos interactuando en 3D permite detectar "cuellos de botella" que las matemáticas tradicionales no ven.
- SIDRA Intersection / Synchro: Son los amos del análisis de capacidad y Nivel de Servicio (LOS) para intersecciones aisladas. SIDRA es excepcionalmente potente para el diseño analítico de glorietas (rotondas) y cruces no semaforizados, mientras que Synchro brilla en la optimización y coordinación de redes de semáforos (las famosas "olas verdes").
- Aimsun / TransModeler: Plataformas robustas que permiten realizar desde planeación macroscópica (matrices origen-destino para ciudades enteras) hasta microsimulación detallada, ofreciendo una solución integral para entidades planificadoras.
Conclusión: El Criterio por Encima del Código
Es vital entender que el software no diseña; el que diseña es el ingeniero. Civil 3D puede generar una curva que cumpla matemáticamente, pero que en la realidad invite al conductor a acelerar peligrosamente. AASHTOWare puede arrojar espesores mínimos, pero el constructor puede enfrentarse a niveles freáticos no modelados.
Dominar estas herramientas te hace competitivo en el mercado laboral, pero es la interpretación de los resultados, el conocimiento de la norma (INVIAS, AASHTO) y el criterio de ingeniería lo que garantiza que el proyecto no colapse en la vida real.
