Integración Eficiente entre Infraworks y Civil 3D en el Diseño de Vías Terrestres
En la ingeniería de infraestructura moderna, la eficiencia y la precisión no pueden ir por caminos separados. El diseño geométrico de carreteras exige flujos de trabalho que permitan evaluar alternativas viables en fases tempranas y, al mismo tiempo, desarrollar la documentación constructiva de detalle sin reprocesos ni pérdida de información.
La integración entre Autodesk Infraworks y Autodesk Civil 3D (desarrollados por la casa de software Autodesk, Inc.) representa uno de los flujos de trabajo basados en la metodología BIM (Building Information Modeling) más potentes para el desarrollo de vías terrestres. Esta interoperabilidad permite a los diseñadores viales transicionar de forma fluida entre el modelado conceptual y la ingeniería de detalle.
1. Fase Conceptual: El rol de Autodesk Infraworks y la macrotopografía
El ciclo de vida del diseño vial comienza con el análisis del entorno, la hidrología y la topografía. Autodesk Infraworks actúa como una plataforma de agregación de datos geoespaciales y modelado conceptual en contexto 3D real, permitiendo asentar las bases del proyecto sobre gemelos digitales del terreno.
Características clave en fases iniciales:
- Generación del Entorno (Model Builder): Permite compilar de forma masiva datos de elevación digital (DEM), mapas de relieve, ortofotos de satélite y redes de transporte existentes para extraer y estructurar el modelo base del terreno.
- Evaluación de Alternativas de Trazado: El diseñador puede esbozar múltiples alineamientos preliminares evaluando visualmente el impacto socioambiental, las pendientes máximas, zonas de falla geológica aparente y la necesidad de estructuras principales (puentes, túneles u obras de drenaje mayor).
- Análisis de Movimiento de Tierras Preliminar: La herramienta calcula de manera automatizada volúmenes macro de corte y relleno para comparar la viabilidad financiera de las diferentes opciones de ruta, permitiendo balancear las masas en una etapa donde los cambios no cuestan dinero.
En esta fase conceptual, Infraworks destaca por su capacidad para procesar y renderizar macro-modelos tridimensionales con texturas fotorrealistas. Como se observa en la imagen anterior, el software permite visualizar puentes, viaductos, intersecciones y taludes interactuando directamente con la topografía masiva y las estructuras urbanas preexistentes.
El entorno de trabajo optimizado de Infraworks facilita un análisis visual riguroso de las alternativas de trazado. La flexibilidad del lienzo digital permite evaluar perfiles longitudinales preliminares y la distribución de carriles (vías de componentes) en tiempo real, garantizando un criterio de implantación óptimo antes de avanzar hacia la fase matemática de detalle.
Sin embargo, el software conceptual tiene límites estrictos en cuanto a precisión geométrica y formulación matemática. Una vez seleccionada la alternativa óptima que técnica y financieramente viabiliza el proyecto, es obligatorio migrar el diseño al entorno de producción detallada.
2. Fase de Ingeniería de Detalle: La potencia analítica de Autodesk Civil 3D
Para responder con seguridad ante la interventoría y cumplir con los manuales de diseño aplicables (como AASHTO, INVIAS, SIECA, entre otros), el trazado preliminar debe convertirse en un modelo matemático riguroso. Aquí es donde Autodesk Civil 3D toma el control absoluto del proyecto.
Al importar el modelo conceptual nativo de Infraworks (.sqlite o archivos de intercambio IMX) en Civil 3D, las abstracciones visuales se transforman automáticamente en objetos de ingeniería inteligentes y paramétricos:
- Las superficies conceptuales se convierten en Superficies de Civil 3D basadas en redes de triángulos irregulares (TIN), listas para recibir la incorporación de datos topográficos de mayor precisión (como levantamientos de nubes de puntos LiDAR o estaciones totales).
- Las carreteras de componentes de Infraworks se transforman en Alineamientos horizontales con tangentes y curvas circulares editables, acompañadas de sus respectivos Perfiles longitudinales de terreno y rasante.
Optimización y modelado avanzado en Civil 3D:
- Criterio Técnico y Normativo: Configuración de las directrices de diseño dentro de Civil 3D mediante archivos XML normativos para validar de forma automática radios mínimos, longitudes de espirales de transición, distancias de visibilidad de parada y la consistencia de la velocidad operativa ($V_{85}$).
- Ensamblajes Avanzados (Assemblies): Estructuración de la sección transversal de la vía utilizando la paleta de subensamblajes. Esto incluye carriles de circulación, bermas, cunetas de drenaje y la asignación estratégica de ensamblajes condicionales para transiciones automáticas de taludes de corte y relleno según la altura del terreno, así como la adición de carriles de escalada en pendientes pronunciadas.
- Modelado de la Obra Lineal (Corridor): Generación de la estructura tridimensional dinámica de la vía que interactúa directamente con la superficie topográfica importada, recalculando los quiebres de líneas de muestreo y las proyecciones de taludes a lo largo de todo el kilometraje.

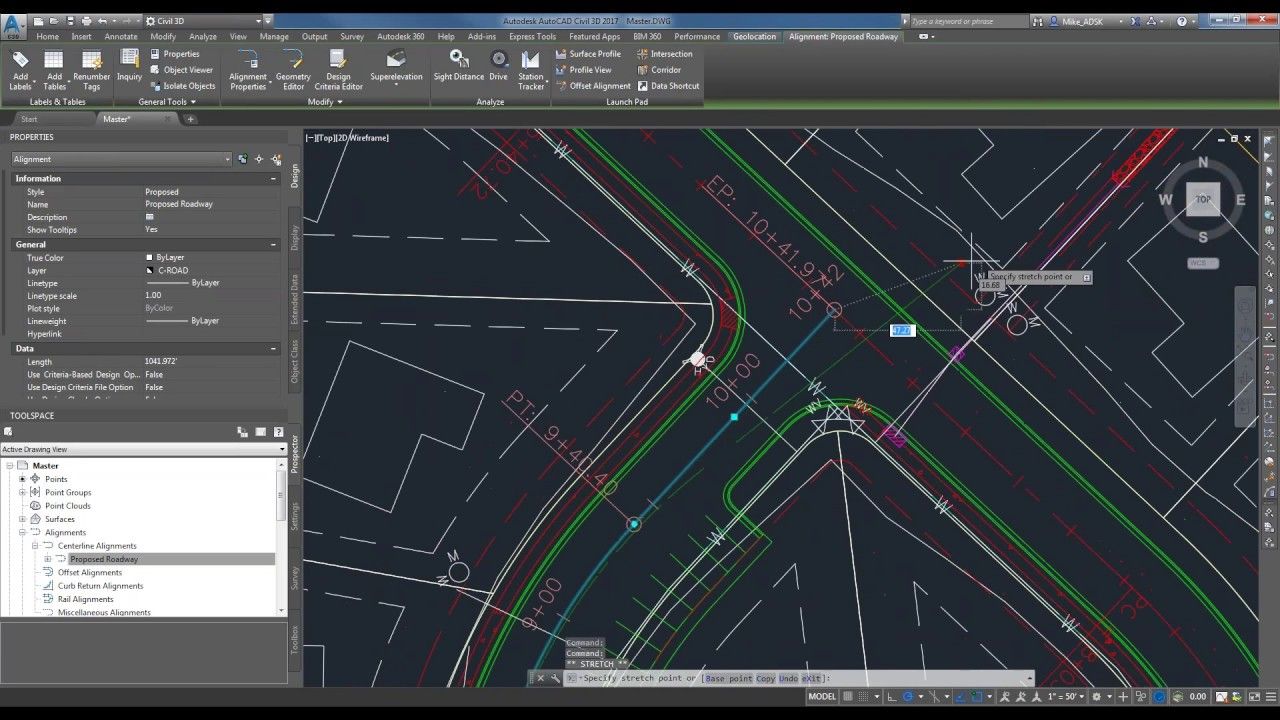

Al transicionar a Civil 3D, el enfoque cambia hacia la precisión analítica y la planimetría de detalle. Como se ilustra arriba, la interfaz se especializa en la estructuración de planos Planta-Perfil (PP), el control exhaustivo de las curvas verticales y horizontales, la edición paramétrica de ensamblajes y la maquetación estandarizada necesaria para la aprobación final del proyecto.
3. El Flujo de Trabajo Bidireccional: Rompiendo el mito de los reprocesos
La verdadera ventaja de esta integración provista por Autodesk no es solo la migración en un solo sentido, sino el flujo de trabajo cerrado o bidireccional que optimiza los tiempos de diseño y auditoría:
- De la Idea al Detalle: Se extrae el alineamiento y perfil preliminar desde Infraworks mediante archivos IMX o bases de datos SQLite directamente hacia Civil 3D, asegurando que el equipo de diseño de detalle parta exactamente de la franja de terreno preaprobada.
- Refinamiento de Ingeniería Real: En Civil 3D se calcula con precisión matemática la sobreelevación (peraltes), los sobreanchos de las curvas para vehículos de diseño específicos, y se ajustan las curvas verticales parabólicas o simétricas de la rasante definitiva según las restricciones hidráulicas y geotécnicas.
- Exportación de Retorno y Actualización Continua: La obra lineal detallada (Corridor) se exporta nuevamente hacia Infraworks. El modelo conceptual se actualiza de forma paramétrica con la geometría final calculada. Esto permite realizar análisis de visibilidad reales dentro del entorno tridimensional interactivo, simulaciones mecánicas de tráfico vehicular, o la generación de recorridos virtuales de alto impacto para comités técnicos de interventoría y entes gubernamentales.
Este flujo de trabajo dinámico minimiza los errores de interpretación entre el equipo de planificación macro y el equipo de diseño detallado, reduciendo drásticamente los tiempos de entrega y eliminando la necesidad de redibujar planos desde cero ante cualquier modificación del eje vial.
4. El Desafío ante la Interventoría: Por qué el software no diseña solo
Un error recurrente en el mercado de la consultoría de infraestructura es asumir que el dominio operativo del software equivale a un diseño vial exitoso. Las herramientas de Autodesk, Inc. están diseñadas para automatizar los procesos matemáticos y gráficos más complejos, pero carecen de la capacidad analítica para resolver conflictos imprevistos en campo.
Cuando un proyecto se somete a la revisión de la interventoría, los evaluadores no revisan si sabes qué botones o comandos ejecutaste en Civil 3D; auditan el criterio de ingeniería detrás de cada decisión de diseño:
- Sustentación de Parámetros: Justificar por qué se adoptó un radio de curvatura específico o una longitud de espiral inferior si las condiciones del terreno o las estructuras existentes limitan el espacio físico.
- Consistencia del Diseño Vertical: Defender la ubicación de las curvas verticales y el cumplimiento de los factores $K$ de curvatura para garantizar el confort del conductor y la seguridad ante transiciones de iluminación nocturna.
- Optimización de Masas: Sustentar las decisiones geométricas que definen el diagrama de masas, demostrando que se ha minimizado el acarreo de material y optimizado el balance de corte y relleno para reducir los costos del movimiento de tierras.
Las empresas y los consorcios de infraestructura vial no buscan operarios mecánicos de software; buscan profesionales capacitados para tomar decisiones basadas en la normativa vigente, estructurar proyectos defendibles y coordinar mesas técnicas con argumentos sólidos.
Desarrolla tu Criterio Técnico en Infraestructura Vial
El dominio integral de herramientas como Infraworks y Civil 3D es fundamental para competir en el mercado laboral y de consultoría actual, pero el verdadero valor radica en la fusión de la tecnología con la fundamentación de la ingeniería vial real.
Si buscas ir más allá de los tutoriales convencionales de herramientas informáticas, dominar flujos de trabajo multi-norma reales que aceleren tus proyectos y adquirir el criterio necesario para sustentar con éxito tus entregas ante las interventorías más exigentes, te invitamos a formar parte de nuestras capacitaciones virtuales avanzadas.
