Ingeniería de Control de Tráfico: Tipos de Semáforos, Sistemas de Interconexión y la Jerarquía de la Regulación Vial
En el diseño e ingeniería de tránsito, la intersección representa el punto de mayor conflicto en la red vial urbana. Cuando dos o más flujos vehiculares y peatonales convergen en el mismo plano espacial, se hace indispensable un sistema de control regulatorio que asigne prioridades de paso, minimice las demoras y mitigue el riesgo de colisiones.
El semáforo es el dispositivo de control electromecánico u óptico más avanzado para cumplir esta función, administrando el tiempo y el espacio de las calzadas de manera secuencial.
1. Tipos de Semáforos y Funcionalidad Operativa
Dependiendo del usuario al que se dirigen y del comportamiento de la intersección, los semáforos se clasifican técnicamente en tres grandes grupos:
- Semáforos Vehiculares: Regulan el movimiento de los automóviles, camiones y motocicletas. Su configuración estándar consta de caras con tres ópticas de colores normados internacionalmente: Rojo (parada obligatoria), Amarillo (transición de advertencia para desalojar la intersección) y Verde (autorización de avance). En giros canalizados, incorporan flechas direccionales para fases protegidas.
- Semáforos Peatonales: Diseñados con ópticas que representan la silueta de un peatón (en marcha estática o dinámica). Su función es segregar los tiempos de cruce a pie de los flujos de giro vehicular. Los sistemas modernos incluyen contadores regresivos numéricos y señales acústicas para usuarios con discapacidad visual.
- Semáforos Especiales (De Carril o Transporte Público): Utilizados para habilitar o clausurar carriles específicos (mediante X rojas y flechas verdes) o para regular sistemas masivos como tranvías o sistemas de autobuses articulados (BRT), usando barras luminosas blancas o configuraciones específicas que evitan confusiones con el tráfico mixto.

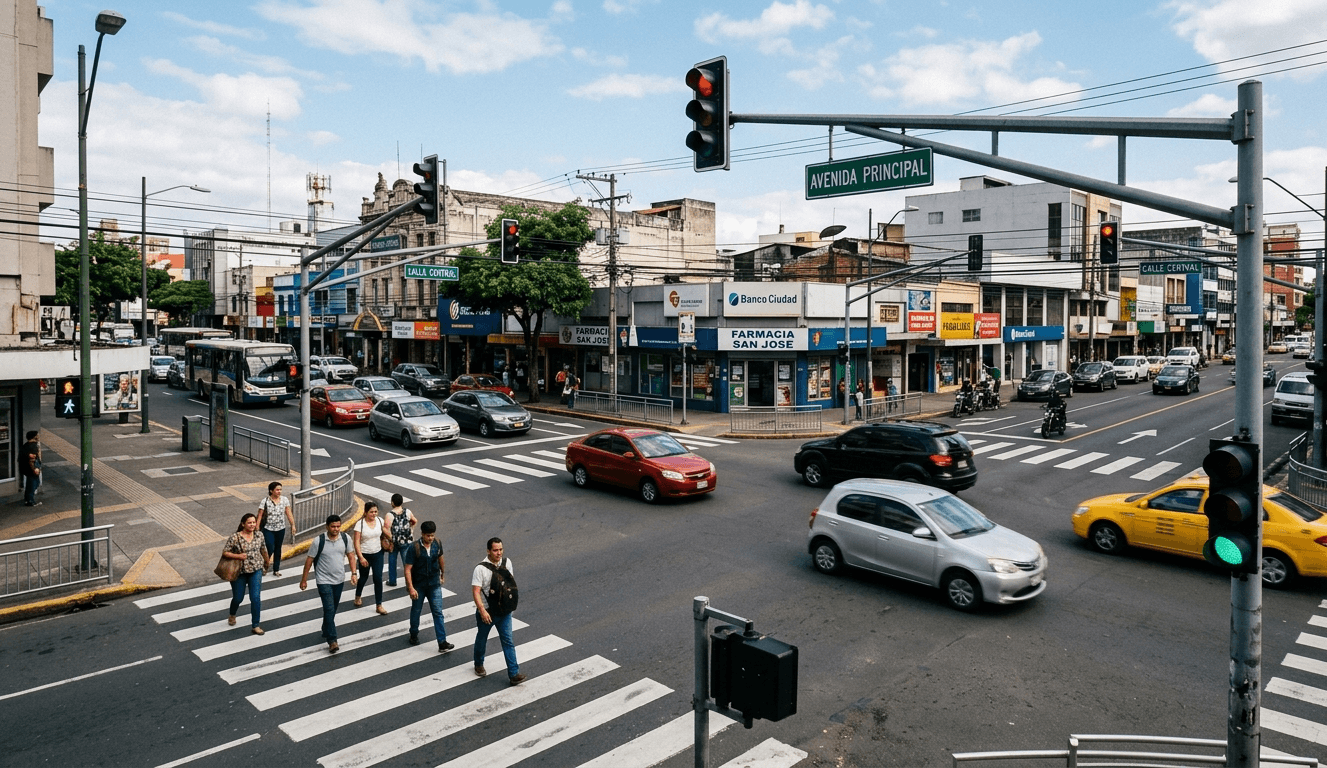

Las intersecciones semafóricas modernas integran ménsulas de gran sección y ópticas LED de alta visibilidad para garantizar que los conductores identifiquen las fases de paso a distancias seguras de frenado.
2. Tipos de Configuración e Interconexión Semafórica
El rendimiento de un corredor vial depende directamente de cómo se comunican las intersecciones entre sí y de cómo procesan los datos de demanda vehicular en tiempo real.
Tipos de Configuración (Lógica de Control):
- Tiempos Fijos (Preprogramados): Operan con ciclos, fases y verdes constantes a lo largo del día. Se calculan mediante software de modelado de tránsito utilizando aforos históricos. Son económicos pero ineficientes ante variaciones inesperadas del flujo.
- Accionados por el Tránsito (Actuados): Ajustan la duración del verde basándose en la presencia real de vehículos detectada en los accesos. Utilizan sensores como lazos inductivos (cortes en el asfalto), cámaras de video con analítica o sensores de radar.
- Adaptativos en Tiempo Real: Los controladores de la intersección se conectan a un software centralizado (como SCATS o SCOOT) que procesa los datos volumétricos de toda la ciudad de forma continua, optimizando las redes completas para evitar la formación de colas vehiculares.
Tipos de Interconexión (Red de Comunicación):
- Interconexión Física por Cable (Fibra Óptica / Cobre): Conecta los controladores de cada esquina a una central de tráfico o a un controlador maestro mediante redes físicas subterráneas o aéreas. Ofrece la mayor estabilidad y una transmisión de datos con mínima latencia.
- Interconexión Inalámbrica (Celular / Radiofrecuencia): Utiliza módems 4G/5G o antenas de radioenlace para comunicar los semáforos periféricos. Ideal para zonas de expansión urbana donde realizar obra civil de canalización subterránea resulta inviable.
- Sincronización por GPS: Cada controlador opera de manera autónoma pero sincroniza su reloj interno satelitalmente de forma ultraprecisa. Permite mantener ondas verdes de progresión vial sin necesidad de una red física de comunicación entre semáforos contiguos.
3. Variaciones Internacionales y Aspectos Estéticos
Aunque la convención internacional del color Rojo-Amarillo-Verde está estandarizada por la Convención de Viena, las características estéticas y funcionales varían entre regiones:
- Norteamérica (EE. UU. y Canadá): Los semáforos se suspenden comúnmente en el centro de la intersección mediante cables tensores o mástiles horizontales muy extensos. Las carcasas suelen ser de color amarillo brillante para aumentar el contraste visual. El semáforo peatonal utiliza una mano naranja para el "Pare" y la silueta de una persona blanca para la "Marcha".
- Europa: Se instalan de forma vertical en postes situados exactamente antes de la línea de parada de la intersección, obligando al conductor a detenerse en el punto correcto si desea mantener visibilidad de la óptica. Sus carcasas son oscuras (negras o grises) para mimetizarse con el urbanismo.
- Japón: Debido a peculiaridades lingüísticas e históricas, el tono del "Verde" de sus semáforos se acerca visualmente al color azul turquesa. Adicionalmente, las caras vehiculares se disponen frecuentemente en formato horizontal sobre las avenidas principales.
4. Jerarquía Regulatoria Vial y Grado de Importancia
En la ingeniería de tránsito y el marco legal de la movilidad, no todos los elementos de control tienen el mismo peso operativo. Existe una estricta jerarquía de precedencia que determina qué señal debe obedecer el conductor en caso de contradicción (por ejemplo, cuando un semáforo está en verde pero la intersección se encuentra bloqueada):
Nivel 1: El Agente de Tránsito (Máxima Autoridad)
El elemento humano en vía tiene la mayor jerarquía regulatoria. Las órdenes y señales dadas por un agente de tránsito prevalecen sobre los semáforos, las señales verticales y las marcas viales en el pavimento. Su función es intervenir en campo ante contingencias operativas, accidentes o bloqueos de red para realizar un control dinámico y flexible que la tecnología automática no pueda resolver.
Las directrices de un agente de tránsito cancelan temporalmente cualquier indicación automática de los dispositivos ópticos o señales fijas de la intersección.
Nivel 2: El Semáforo (Regulación Dinámica Temporal)
El semáforo se sitúa inmediatamente por debajo del agente de tránsito. Su indicación lumínica altera temporalmente los derechos de paso fijos del diseño vial. Si el semáforo está operativo, sus luces regulan las prioridades sobre la señalización estática.

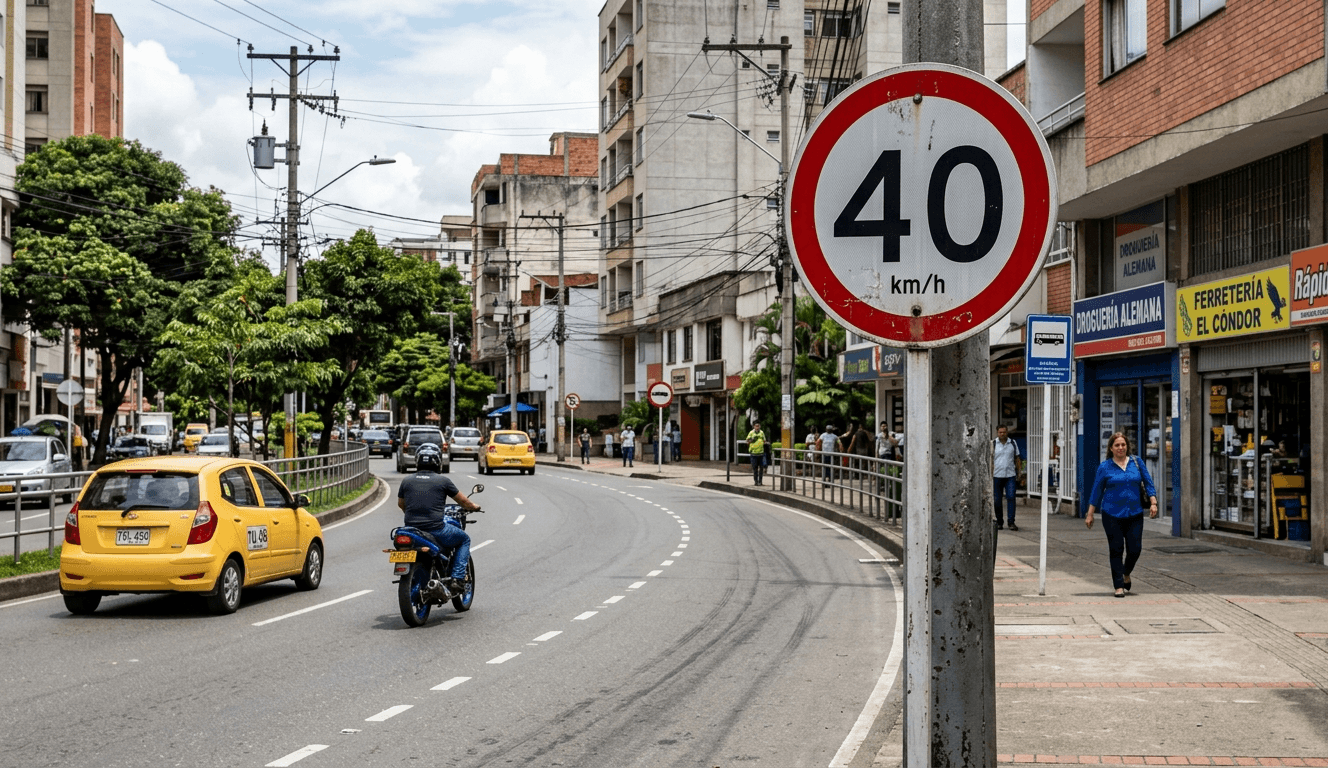

Nivel 3: La Señal de Tránsito Reglamentaria (Regulación Estática)
Las señales verticales (como el disco de "PARE" o "CEDA EL PASO") y las marcas viales rigen la intersección cuando el semáforo se encuentra apagado, en modo intermitente (destello amarillo/rojo por falla o en horario nocturno) o cuando la intersección carece por completo de automatización electrónica.
La señalización estática provee el marco regulatorio base de la vía. Su cumplimiento es obligatorio ante la ausencia de un control semafórico activo o un agente de tránsito en campo.
Conclusión: Criterio Técnico ante Fallas Comunes
El mayor reto para los ingenieros de mantenimiento vial son las fallas por desincronización (pérdida de la onda verde), cortes de energía eléctrica o daños en los sensores de detección, lo que degrada la capacidad del corredor y eleva los tiempos de demora de manera crítica.
El diseño robusto de la red de control de tráfico exige proyectar controladores con fuentes de alimentación ininterrumpida (UPS), planes de respaldo por tiempos fijos automatizados en caso de pérdida de comunicación central y un monitoreo constante a través de centros integrados de control urbano.
