El Enemigo Fluyente: Estrategias y Estructuras para el Control del Agua en Carreteras
En la ingeniería de pavimentos hay un viejo adagio que dice: "Para que una carretera dure, necesitas tres cosas: drenaje, drenaje y más drenaje".
Podemos diseñar la estructura de pavimento más robusta del mundo, con asfaltos modificados y bases granulares de altísima calidad, pero si permitimos que el agua se estanque en la superficie, se infiltre en la subrasante o golpee los taludes sin control, la vía colapsará. El agua actúa como un lubricante que destruye la fricción entre las partículas del suelo, reduce la capacidad portante a cero y genera presiones de poros que desatan deslizamientos masivos.
Para combatir a este enemigo implacable, el diseño geométrico debe ir de la mano con un diseño hidráulico impecable. A continuación, desglosamos el arsenal completo de estructuras y estrategias que los ingenieros utilizamos para capturar, conducir y evacuar el agua de nuestras carreteras.
1. Drenaje Superficial Longitudinal: Guiando la Escorrentía
El primer objetivo es evitar que el agua que cae sobre la vía y las montañas circundantes se acumule. Para ello, utilizamos canales paralelos al eje de la vía.
A. Cunetas (Cunetas Laterales)
Son la primera línea de defensa. Ubicadas en los bordes de la calzada (generalmente al pie de los cortes), recogen el agua de lluvia que escurre desde el pavimento gracias al bombeo transversal (la inclinación del 2% que le damos a la vía).
- El Reto Geométrico: Deben tener la pendiente longitudinal exacta de la rasante. Si son muy planas, el agua se estanca y el sedimento las tapona; si son muy empinadas, la velocidad del agua erosionará el concreto.
B. Cunetas de Corona (Zanjas de Coronación)
Si hacemos un corte profundo en una montaña, no podemos permitir que toda el agua de la ladera escurra por la cara del talud, ya que lo lavaría y provocaría un deslizamiento.

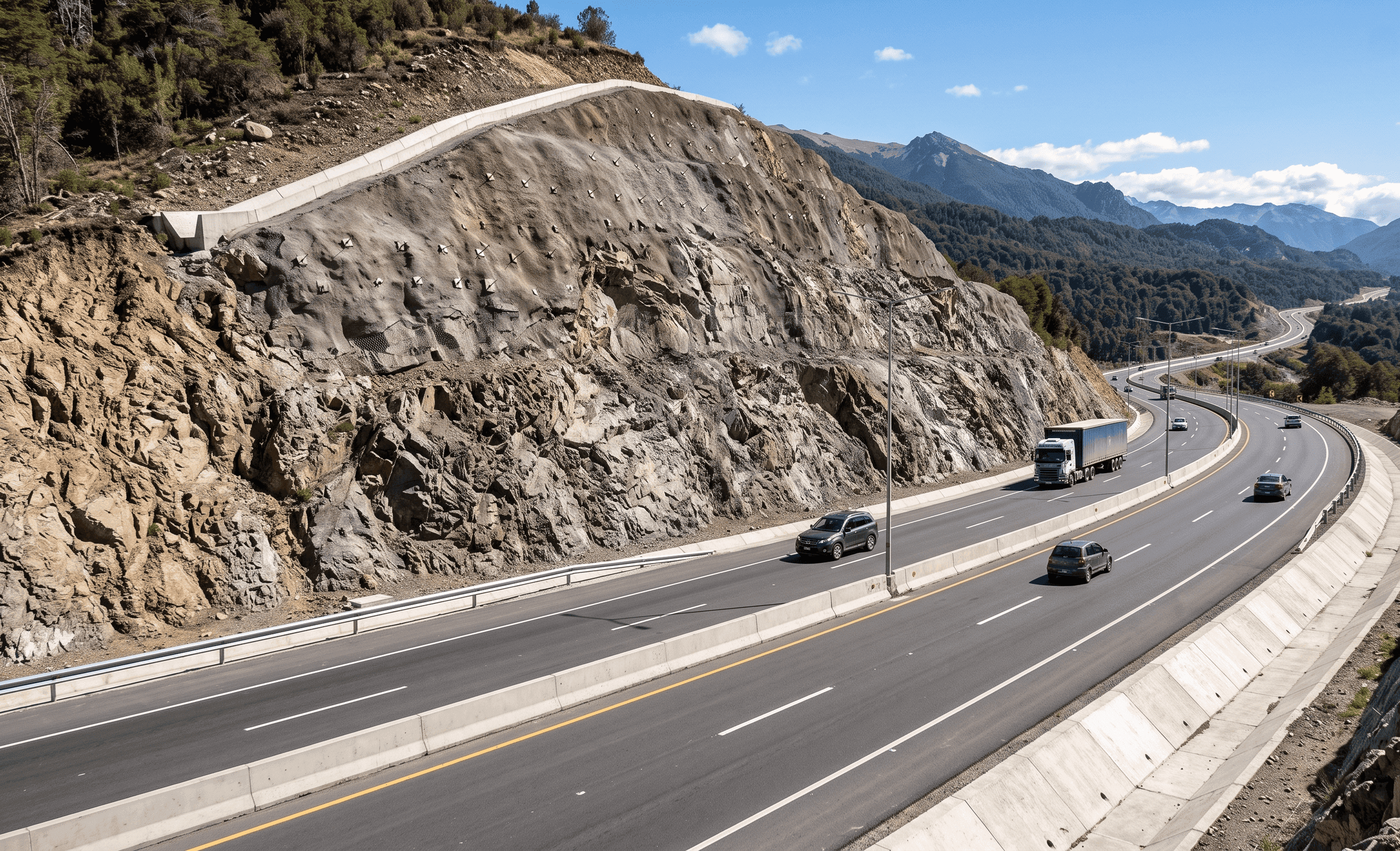

Las cunetas de coronación interceptan el agua en la parte superior del talud, desviando la escorrentía antes de que pueda lavar y desestabilizar la cara del corte.
- La Solución: Se construyen canales revestidos en la parte más alta del talud (la corona). Estas cunetas interceptan la escorrentía natural de la montaña antes de que llegue al corte y la desvían de forma segura hacia los cauces naturales. Son literalmente el escudo protector de los taludes.
2. Drenaje Superficial Transversal: Cruzando el Eje Vial
Inevitablemente, el agua recogida por las cunetas o los riachuelos naturales que bajan por la montaña deben cruzar de un lado a otro de la carretera para seguir su curso. Si la vía actúa como un dique, el agua la sobrepasará y la destruirá.
A. Alcantarillas Tubulares
Son conductos cilíndricos (de concreto reforzado, acero corrugado o PVC de alta densidad) enterrados transversalmente bajo el terraplén de la vía.

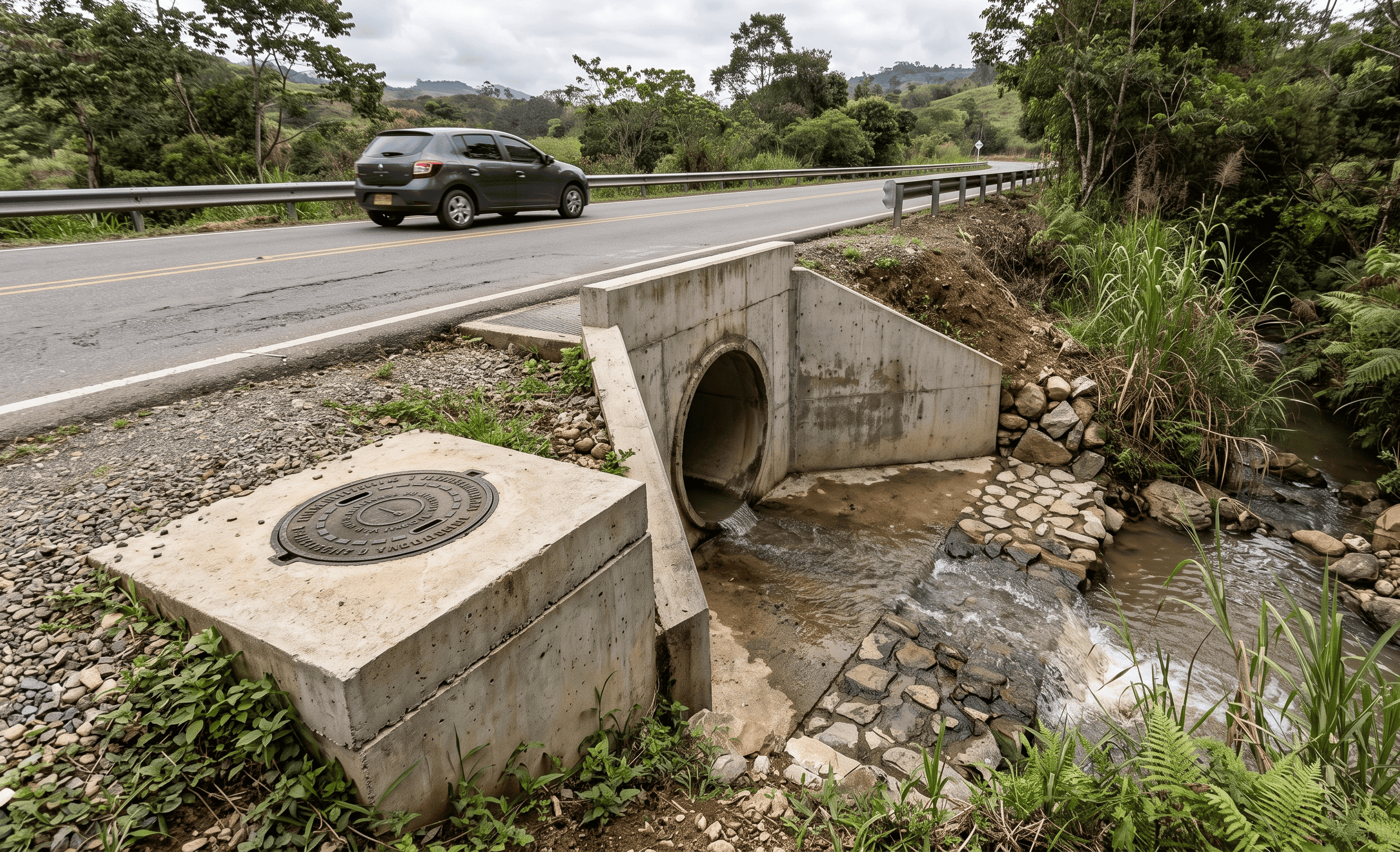

Las alcantarillas tubulares captan el flujo longitudinal de las cunetas y lo cruzan de manera segura por debajo del terraplén de la carretera.
- Su Función: Reciben el agua de las cunetas a través de sumideros o descolgaderos y la pasan al otro lado de la montaña. El diámetro mínimo normativo suele ser de 36 pulgadas (90 cm) para permitir que un operario pueda entrar a limpiarlas.
B. Box Culverts (Obras de Drenaje en Cajón)
Cuando el caudal de un arroyo, quebrada o río pequeño es demasiado grande para un tubo de 36 o 48 pulgadas, pasamos a las estructuras mayores.

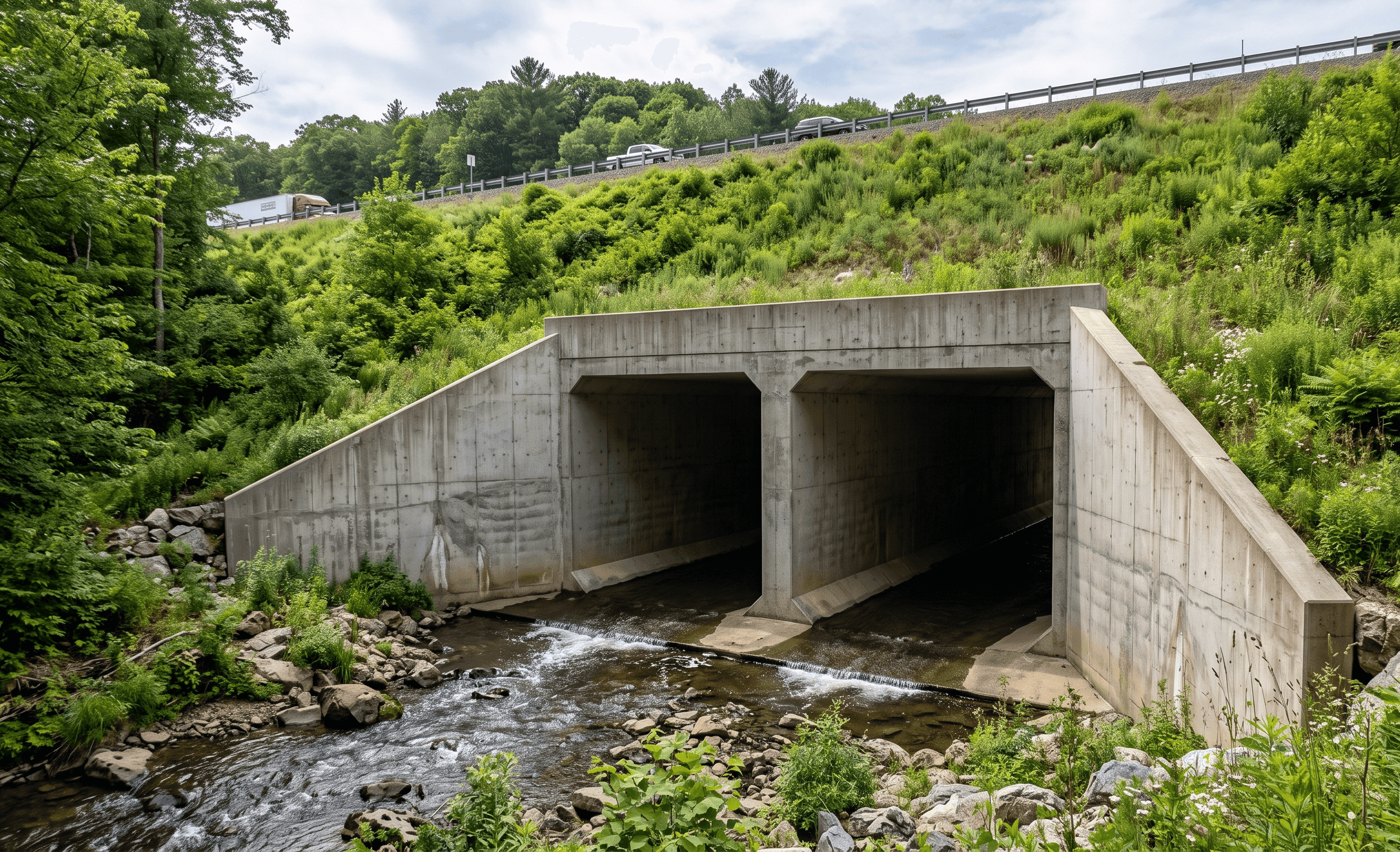

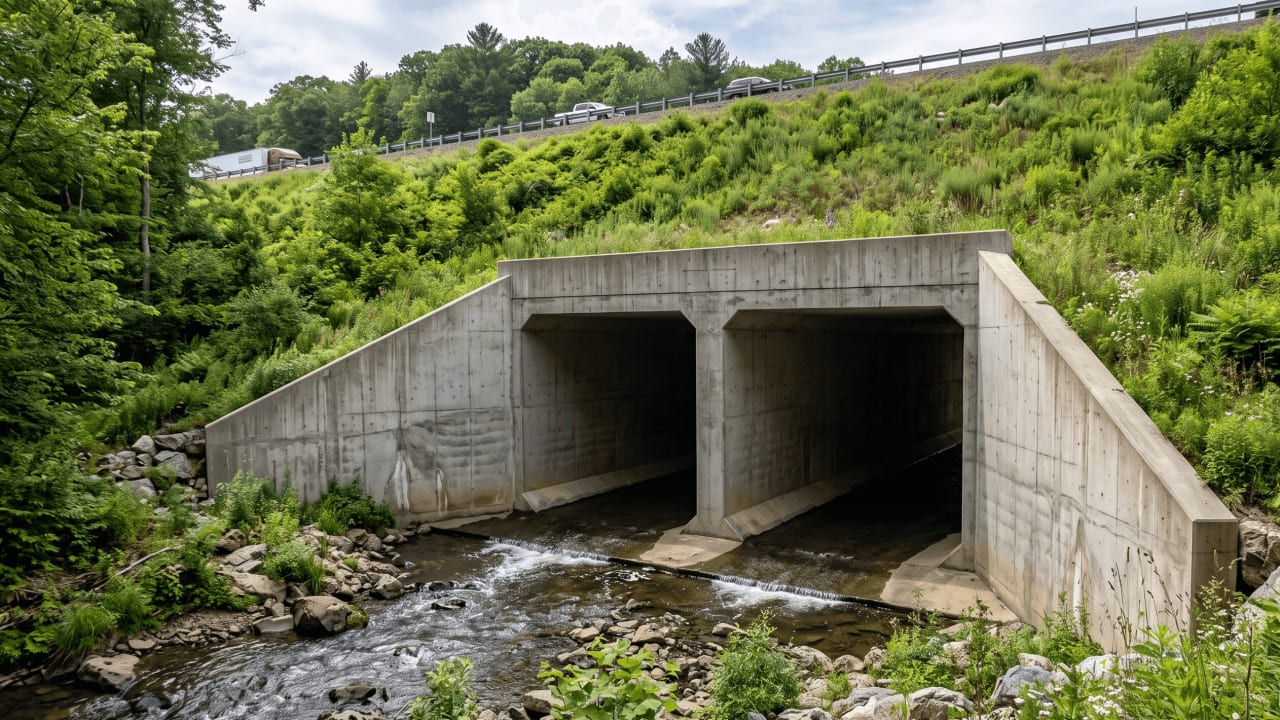

Los Box Culverts ofrecen una inmensa capacidad hidráulica y actúan estructuralmente como puentes enterrados, soportando el peso de miles de toneladas de terraplén y tráfico pesado.
- Ingeniería Estructural e Hidráulica: El Box Culvert es un marco de concreto reforzado de sección rectangular o cuadrada (por ejemplo, 3x3 metros o 5x4 metros). Además de su inmensa capacidad hidráulica, actúan estructuralmente como un puente enterrado, soportando el peso de miles de toneladas de terraplén y tráfico pesado sobre ellos. También sirven como pasos de fauna ecológica para conectar ecosistemas fragmentados por la vía.
C. Los Aletones (Muros Directores)
Tanto las alcantarillas como los Box Culverts no terminan en un simple agujero ciego. En la entrada (boca de toma) y en la salida (boca de entrega) se construyen Aletones o muros de ala.
- El Porqué Técnico: Tienen una doble función. Hidráulicamente, abren sus "brazos" en ángulos de 30° a 45° para canalizar el agua suavemente hacia el conducto, evitando turbulencias que reduzcan la capacidad del tubo. Geotécnicamente, actúan como muros de contención que sostienen el talud de tierra del terraplén para que no se derrumbe y tape la boca del tubo.
3. Gestión de la Energía y los Sedimentos
El agua a alta velocidad es como una sierra de corte; destruye la tierra, la roca y el concreto. A su vez, el agua arrastra toneladas de barro y piedra que pueden taponar nuestras obras.
A. Disipadores de Energía
Cuando el agua sale de una alcantarilla con una pendiente pronunciada, lleva una energía cinética brutal. Si dejamos que golpee el suelo natural, creará un cráter de erosión (socavación) que terminará desestabilizando la base de la carretera.

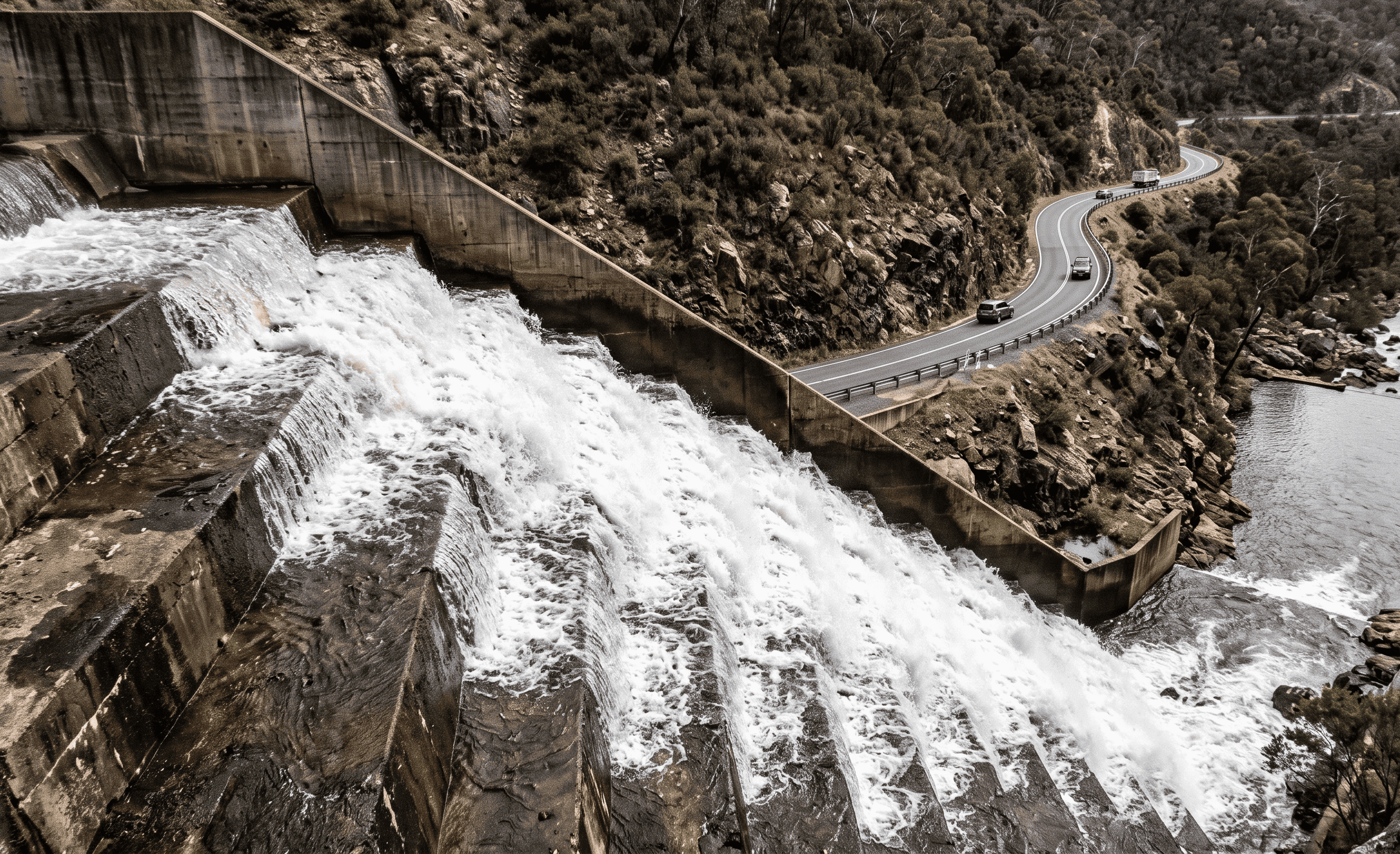

Los disipadores de energía rompen la velocidad del flujo mediante resaltos hidráulicos, garantizando que el agua retorne a su cauce natural de forma mansa y sin causar erosión.
- La Solución: Instalamos disipadores. Estos pueden ser canales escalonados (como escaleras gigantes), o cuencos amortiguadores con dados (bloques) de choque en el fondo. El agua choca violentamente contra el concreto, genera un "resalto hidráulico" (un remolino espumoso) y pierde el 80% de su energía, saliendo hacia el río natural como un flujo manso e inofensivo.
B. Desarenadores de Cuneta (Cámaras de Caída / Sedimentadores)
La montaña sufre desprendimientos y el agua arrastra gravilla y lodo. Si todo este material entra directamente a la alcantarilla tubular, la taponará en cuestión de meses.
- El Filtro Físico: Antes de que el agua entre al tubo, pasa por un pozo profundo llamado desarenador. Al ser un pozo más ancho, la velocidad del agua cae drásticamente. Por pura física de gravedad, las piedras y la arena pesada caen al fondo del pozo, y solo el agua limpia rebosa por arriba hacia la alcantarilla. El equipo de mantenimiento solo tiene que limpiar con palas estos pozos periódicamente, salvando la tubería principal.
4. Drenaje Subterráneo: El Enemigo Invisible
No toda el agua corre por la superficie. En terrenos montañosos, el nivel freático puede ser alto, y el agua subterránea presiona los pavimentos desde abajo o satura la base granular.
A. Drenes Longitudinales (Filtros Franceses / Subdrenes)
Son trincheras profundas excavadas en los bordes de la vía, por debajo de la estructura del pavimento.
- Cómo funcionan: Se coloca un tubo de PVC perforado en el fondo, se llena la trinchera con grava limpia (material filtrante) y se sella la parte superior. El agua subterránea, al encontrar este camino de baja resistencia, entra a la trinchera, cae por gravedad al tubo perforado y es evacuada de la zona, abatiendo (bajando) el nivel freático y manteniendo la subrasante seca y dura.
B. Geotextiles No Tejidos: La Frontera Inteligente
El problema de llenar una trinchera con grava limpia es que, con el tiempo, el agua subterránea arrastra finos (lodo y arcilla) desde las paredes de tierra hacia la grava. Eventualmente, el lodo llena los espacios entre las piedras y el filtro se "colmata" (se tapona), volviéndose inútil.

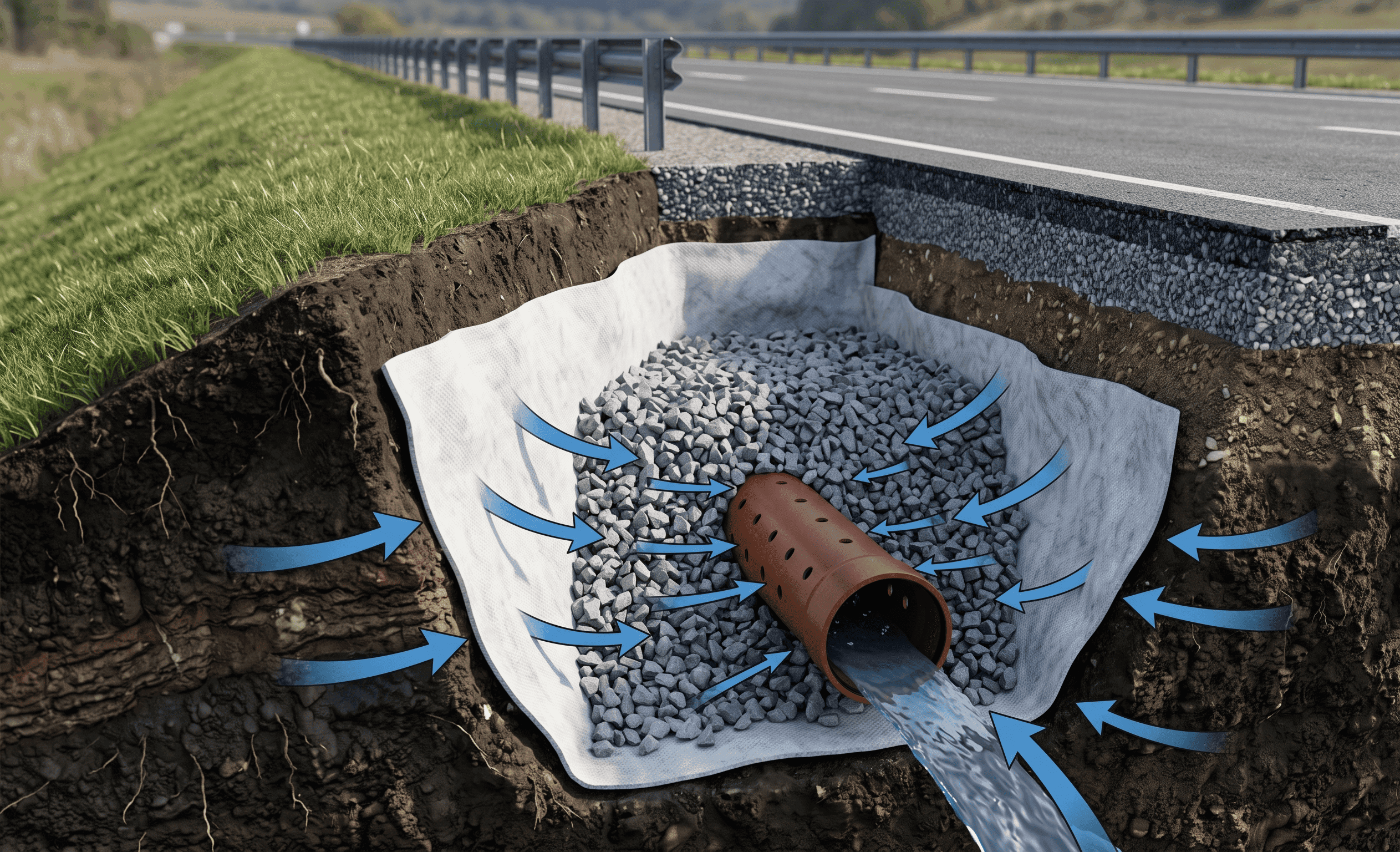

El uso de geodrenes forrados con geotextil no tejido permite que el agua subterránea ingrese libremente a la trinchera, bloqueando al mismo tiempo el paso de finos que podrían colmatar el sistema.
- La Solución Moderna: Toda la trinchera se forra como un "bolsillo" con un Geotextil No Tejido. Esta tela sintética es permeable, permitiendo que el agua pase libremente, pero sus microporos actúan como un filtro físico que bloquea el paso de las partículas de arcilla. El geotextil garantiza que la grava interna permanezca limpia y funcional por décadas, separando estructuralmente los materiales.
Conclusión: La Carretera como Estructura Hidráulica
Una carretera no es solo un trazo de pavimento; es, en esencia, una enorme y compleja estructura hidráulica interconectada. El éxito de un proyecto vial radica en comprender que cada gota de agua que cae en el derecho de vía debe ser capturada, canalizada, ralentizada y entregada a su cauce natural sin causar daños.
Cuando optimizamos el diseño geométrico y lo integramos con un estudio hidrológico detallado, dejamos de pelear contra la naturaleza y construimos infraestructuras verdaderamente resilientes y sostenibles.
