La Anatomía del Talud: Por Qué Ahorrar en Geotecnia es un Gasto para Toda la Vida
Todo ingeniero que haya modelado un corredor vial en herramientas como Autodesk Civil 3D conoce la satisfacción visual de un ensamblaje perfecto. Dibujamos un talud de corte en relación 1:1 o 0.5:1, el software calcula los volúmenes de movimiento de tierras con precisión milimétrica, y el modelo 3D luce impecable.
Sin embargo, el papel (y el software) lo aguantan todo. La naturaleza, no.
Cuando llevamos ese diseño a la fase de construcción, nos enfrentamos a la implacable realidad de la mecánica de suelos y rocas. Un talud mal diseñado o una investigación geotécnica deficiente no es simplemente un error constructivo; es una condena financiera para el proyecto. Un talud inestable exige cuadrillas de mantenimiento eternas, cierres de vía constantes y, en el peor de los casos, tragedias humanas.
A continuación, desglosaremos la ciencia detrás de las montañas que cortamos, por qué fallan y cómo nuestro arsenal de ingeniería puede (y debe) estabilizarlas.
1. El Alma de la Montaña: Materiales Friccionantes vs. Cohesivos
La estabilidad de un talud depende de las fuerzas que intentan derribarlo (la gravedad y el agua) frente a las fuerzas que lo mantienen unido (la resistencia al corte del suelo). Esta resistencia proviene de la naturaleza misma del material, la cual se divide en tres grandes familias:
A. Materiales Puramente Friccionantes (Arenas y Gravas Limpias)
Imagina un montón de canicas. Si intentas apilarlas, se desmoronan hasta formar un ángulo específico. Así funcionan los suelos granulares. Su resistencia depende exclusivamente del rozamiento o fricción mecánica entre sus partículas (conocido como Ángulo de Fricción Interna, φ).
- Su comportamiento: No retienen agua fácilmente y drenan rápido, pero no pueden mantener cortes verticales. Si el diseño geométrico exige un corte más empinado que su ángulo de reposo natural, el talud fluirá y colapsará inmediatamente.
B. Materiales Puramente Cohesivos (Arcillas)
Las arcillas son partículas microscópicas que se mantienen unidas por fuerzas electromagnéticas y atracción química (la Cohesión, c).
- Su comportamiento: Un talud de arcilla muy rígida puede mantenerse completamente vertical recién cortado, dándole una falsa sensación de seguridad al constructor. Sin embargo, su enemigo mortal es el tiempo y el agua. Al saturarse, la arcilla pierde su cohesión, se plastifica, aumenta su peso y falla de manera catastrófica meses o años después de inaugurada la vía.
C. Materiales Friccionantes-Cohesivos (Suelos Mixtos / c-φ)
La gran mayoría de los perfiles estratigráficos reales (limos arcillosos, arenas limosas, suelos residuales) poseen ambas propiedades. Aportan una resistencia combinada, pero exigen una modelación cuidadosa (círculos de Mohr, métodos de dovelas) para encontrar el equilibrio exacto.
2. La Geometría del Desastre: Tipos de Fallas en Taludes
Las fallas en taludes no solo destruyen la infraestructura vial, sino que representan un riesgo letal y un sobrecosto masivo de estabilización y limpieza perpetua.
Cuando el factor de seguridad (FS) de un talud cae por debajo de 1.0, la masa cede. La forma en que ocurre este colapso nos dice exactamente qué tipo de material falló:

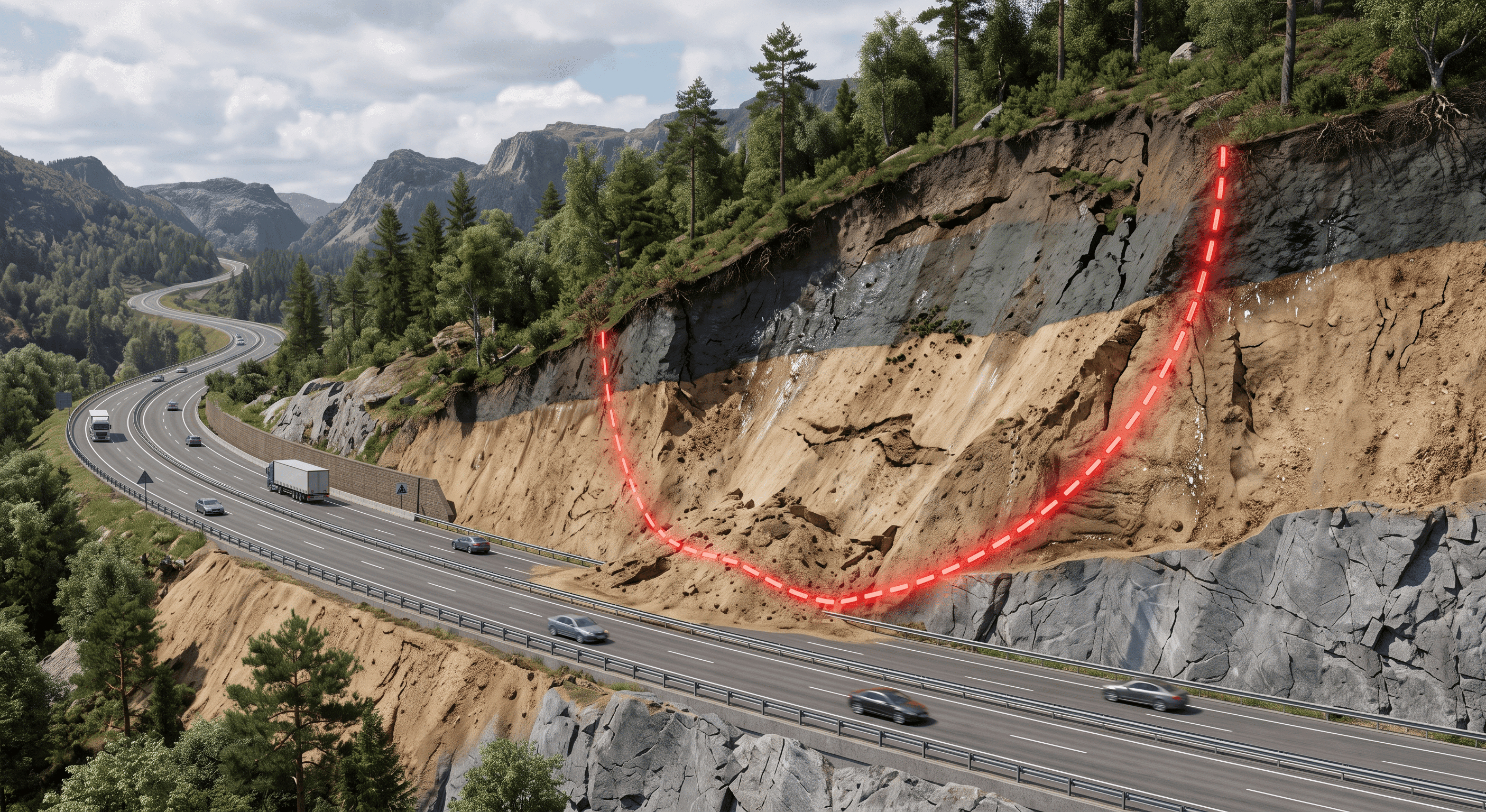

- Fallas Circulares (o Rotacionales): Son las más clásicas y se presentan casi exclusivamente en suelos homogéneos y cohesivos (arcillas). La masa de tierra se desprende formando una superficie de falla en forma de "cuchara". Suelen ser lentas y avisan con grietas de tensión en la corona del talud antes de colapsar.
- Fallas Traslacionales (Horizontales/Planares): Ocurren cuando existe un "plano de debilidad" preexistente. Es muy común en suelos estratificados o rocas donde un estrato duro está sobre uno blando, o donde hay fallas geológicas. Toda la masa de tierra resbala como un bloque sobre una rampa recta.
- Fallas por Vuelco (Verticales / Toppling): Exclusivas de macizos rocosos con fracturas casi verticales. La roca no resbala, sino que, por acción de la presión del agua en las grietas o el congelamiento, las columnas de roca giran sobre su base y caen hacia la carretera como fichas de dominó.
- Caídos de Roca (Rockfalls): Desprendimientos súbitos de rocas individuales o bloques que caen libremente, rebotan y ruedan a gran velocidad. Son el mayor dolor de cabeza en vías de alta montaña y un peligro inminente para los parabrisas de los usuarios.
3. La Reflexión: El "Ahorro" que Cuesta una Fortuna
En la etapa de factibilidad y diseño, existe una presión constante por reducir el presupuesto (CAPEX). Esto suele traducirse en dos pésimas decisiones: ahorrar en sondeos geotécnicos y forzar taludes muy empinados para reducir los volúmenes de excavación.
El resultado de esta miopía es el "Gasto OPEX para toda la vida". Un talud que vive desprendiendo material obliga a la concesión o al Estado a tener maquinaria (cargadores y volquetas) limpiando cunetas después de cada aguacero. Si el talud presenta una falla circular masiva, reconstruir la banca, hacer variantes o estabilizar la emergencia costará hasta 10 veces más de lo que habría costado un diseño de estabilización preventivo adecuado.
El agua y la gravedad no negocian presupuestos.
4. El Arsenal del Ingeniero: Cuándo Usar Qué
Cuando el análisis geotécnico dicta que el talud natural no se sostiene, el ingeniero estructurador debe intervenir. Las soluciones van desde lo puramente geométrico hasta la alta ingeniería estructural:
A. Modificación Geométrica (Reducir Cortes y Hacer Bermas)
- ¿Cuándo usarlo? Cuando hay disponibilidad de predios (derecho de vía ancho) y el suelo es relativamente homogéneo.
- El concepto: Es la solución más barata. Consiste en "acostar" el talud (pasar de 1:1 a 2:1, por ejemplo) para reducir las fuerzas motoras. Además, se construyen bermas escalonadas que actúan como disipadores de energía para el agua de escorrentía y zonas de recolección de pequeños caídos.
B. Mallas de Triple Torsión y Concreto Lanzado (Shotcrete)

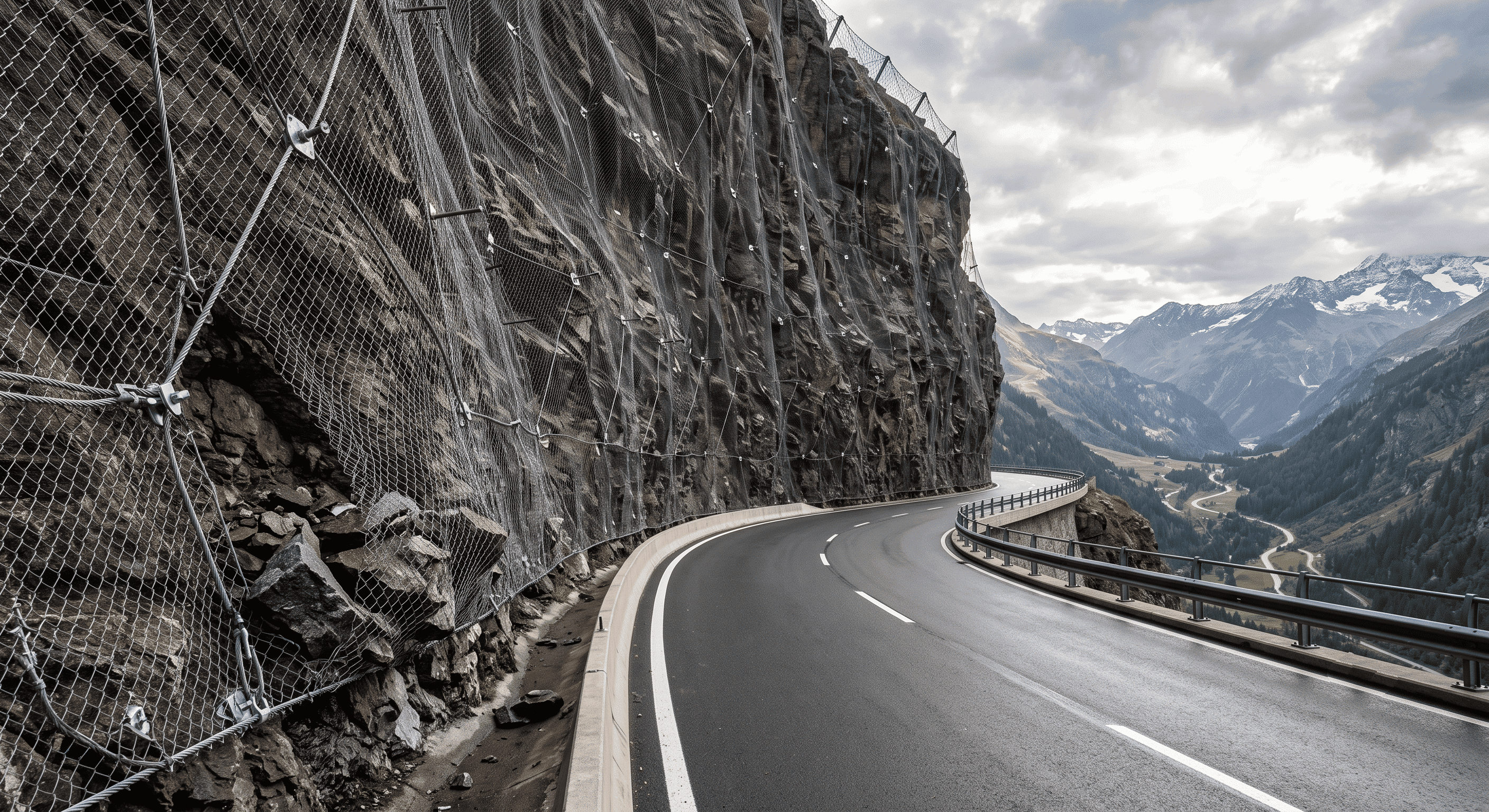

Las mallas de triple torsión actúan como cortinas dinámicas que guían los desprendimientos rocosos suavemente hacia la cuneta, evitando que reboten hacia los vehículos.
- ¿Cuándo usarlo? Para protección superficial contra erosión y caídos de roca (Rockfalls).
- El concepto: Las mallas metálicas no detienen un deslizamiento profundo, pero actúan como una "cortina" que guía las rocas sueltas suavemente hasta la cuneta, evitando que reboten hacia los carros. El concreto lanzado, combinado con lloraderos (drenes de penetración), sella suelos altamente degradables (como las lutitas) para evitar que la intemperie y la lluvia los laven.
C. Anclajes (Activos y Pasivos / Soil Nailing)

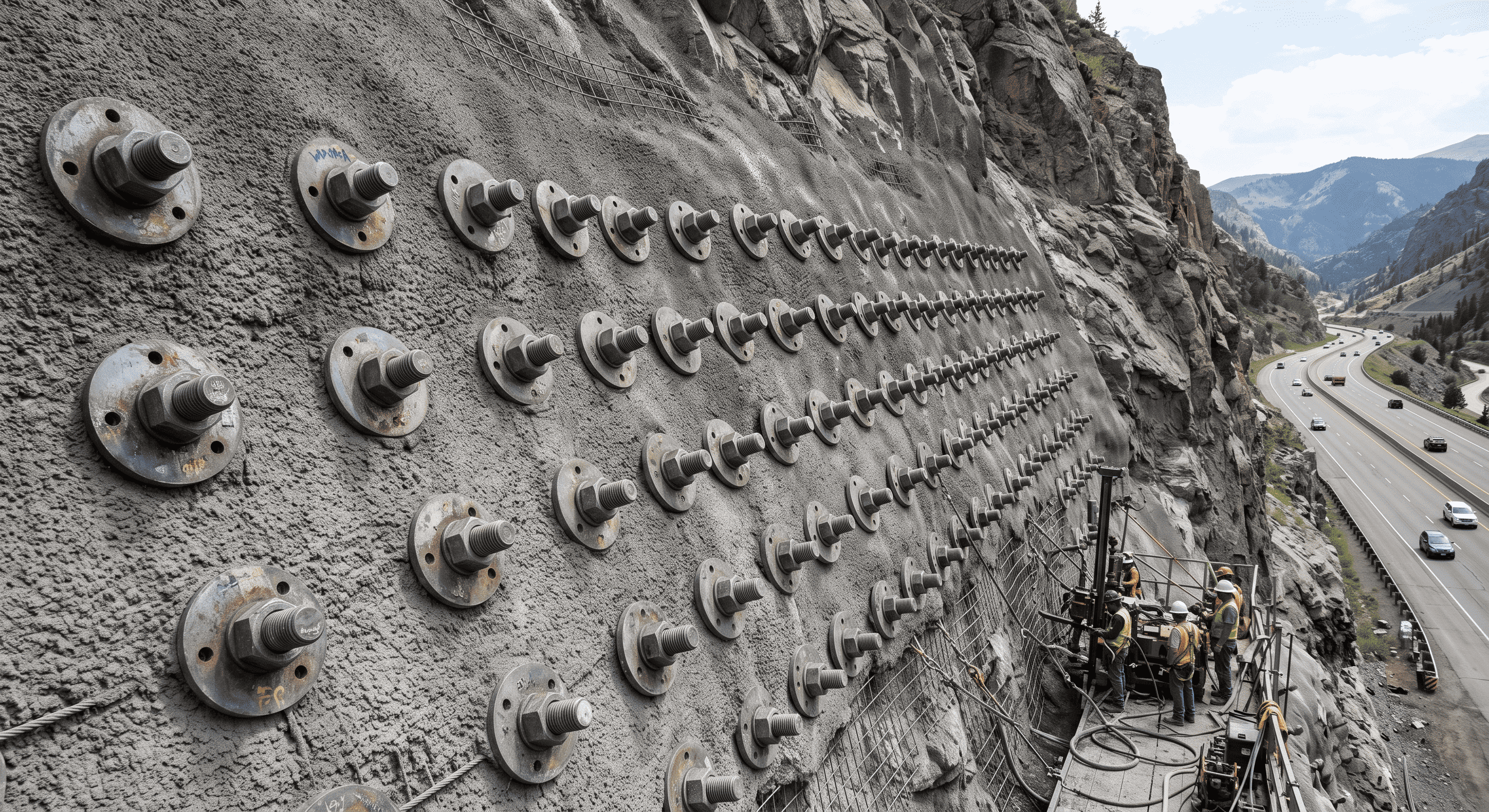

Los anclajes activos se tensionan hidráulicamente, inyectando lechada a gran profundidad para "coser" mecánicamente la masa inestable a la roca sana.
- ¿Cuándo usarlo? Cuando hay fallas traslacionales profundas o cortes en roca fracturada donde no hay espacio para acostar el talud.
- El concepto: Se perfora profundamente hacia adentro de la montaña, superando el plano de falla, y se instalan cables o barras de acero inyectadas con lechada de cemento. Los anclajes "cosen" la masa inestable a la roca fija y sana que está detrás. En el caso de los anclajes activos, se postensan con gatos hidráulicos para comprimir el talud artificialmente.
D. Micropilotes y Muros Pantalla
- ¿Cuándo usarlo? Cuando la falla amenaza con llevarse la banca de la carretera por debajo (taludes de terraplén) o en estabilizaciones de máxima emergencia.
- El concepto: Se instalan tubos de acero de diámetro reducido inyectados con cemento a gran profundidad, trabajando a flexión y corte para "clavar" la masa deslizante al estrato resistente. A menudo se coronan con vigas cabezales para crear barreras formidables contra el movimiento horizontal.
Conclusión: El Diseño Geométrico debe Escuchar al Suelo
La línea entre un diseño de carreteras exitoso y un desastre de infraestructura está trazada por la geotecnia. Como diseñadores viales, debemos integrar la topografía, la sección transversal y el modelo paramétrico con las recomendaciones del geotecnista desde el día cero.
Las herramientas modernas nos permiten iterar rápidamente diferentes pendientes y muros de contención para equilibrar el movimiento de tierras, pero el criterio definitivo siempre lo dictará el material que compone la montaña.
