El Vehículo de Diseño: Tamaños y Dimensiones desde el Automóvil hasta el C3S3 (Normativa INVIAS - Colombia)
Cuando un ingeniero civil diseña una carretera o una intersección urbana, el punto de partida absoluto no es la topografía ni el presupuesto; es el Vehículo de Diseño. Una carretera se esculpe a la medida del vehículo más grande y exigente que se espera que transite por ella con una frecuencia significativa.
En Colombia, la estandarización de estas dimensiones está gobernada por dos documentos maestros: el Manual de Diseño Geométrico de Carreteras (INVIAS 2008) y la Resolución 4100 de 2004 del Ministerio de Transporte, que establece los límites estrictos de pesos y dimensiones para la red vial nacional. Diseñar ignorando estas métricas garantiza radios de giro inoperantes, vehículos atascados y estructuras colapsadas.
A continuación, desglosamos las dimensiones técnicas exactas y el impacto geométrico de los principales vehículos que recorren nuestra infraestructura.
1. Categoría P: Vehículos Livianos y Automóviles
Son la base del tráfico diario. Aunque su impacto en el deterioro del pavimento es estadísticamente nulo frente a los camiones (debido a la ley de la cuarta potencia de las cargas por eje), su dinámica define las velocidades de operación y las distancias de visibilidad (tiempo de percepción-reacción y frenado).

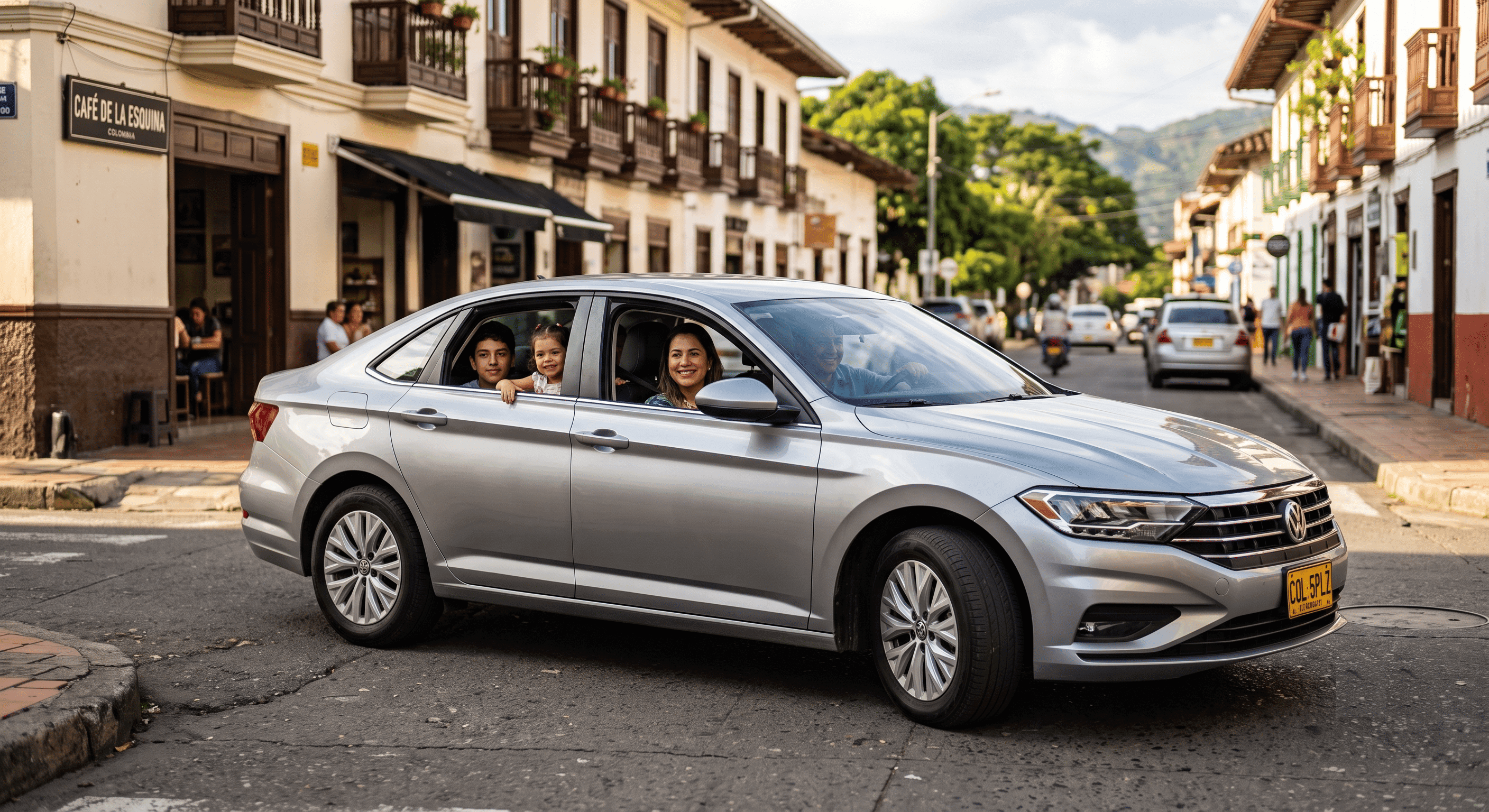

Los vehículos de la Categoría P dictan parámetros como la visibilidad de parada y adelantamiento, operando cómodamente dentro de los anchos de carril estándar.
- Referencia de Diseño: Automóvil Particular / Camioneta (Passenger Car).
- Dimensiones INVIAS (Tabla 2.5): * Ancho: 1.80 metros.
- Longitud: 5.00 metros.
- Impacto Geométrico: Si una vía urbana es estrictamente residencial y se prohíbe el tráfico pesado, la sección transversal puede optimizarse. Un carril de 3.00 metros es suficiente para albergar con holgura los 1.80 metros de ancho del automóvil, manteniendo márgenes de seguridad laterales.
2. Vehículos Rígidos de Carga: Del C2 al C3
Aquí entramos en el terreno de los vehículos comerciales que exigen radios de giro calculados y espesores de pavimento robustos. En la nomenclatura del Ministerio de Transporte, la letra "C" indica un camión rígido (el chasis y la cabina son una sola estructura inarticulada), y el número indica su cantidad de ejes.

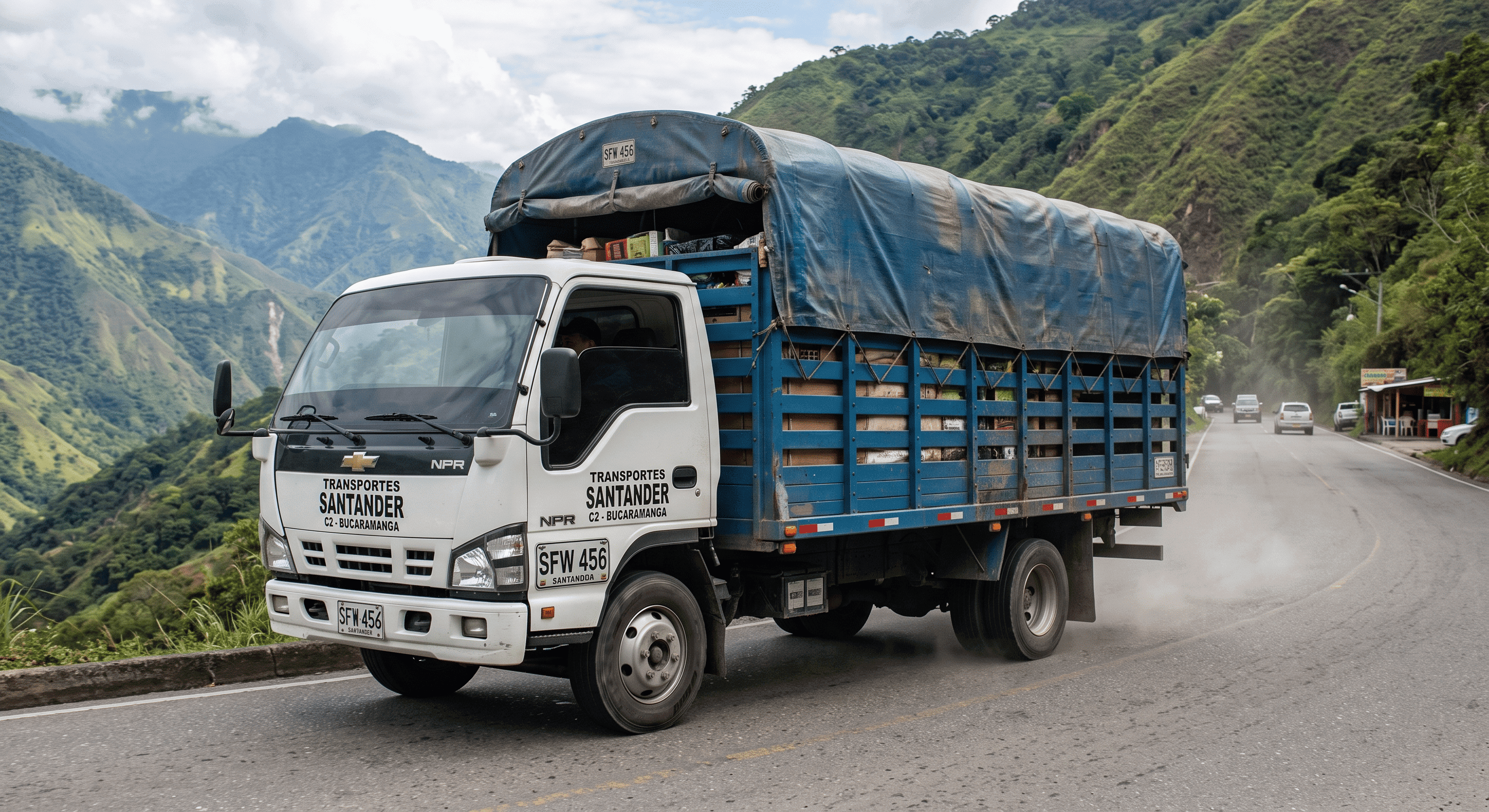

El camión C2 es fundamental para la distribución urbana y regional, requiriendo radios de giro que eviten la invasión de andenes en zonas comerciales.
El Camión C2 (Dos Ejes - El "Sencillo")
Es el rey de la logística urbana y el abastecimiento regional. Posee un eje direccional simple adelante y un eje trasero (generalmente de llanta doble).
- Ancho Máximo Legal: 2.60 metros.
- Altura Máxima (Gálibo): 4.40 metros.
- Longitud Máxima (Res. 4100): 10.80 metros.
- Peso Bruto Vehicular (PBV): 16 Toneladas.
El Camión C3 (Tres Ejes - El "Doble Troque")
Utilizado masivamente para el transporte de materiales de construcción, volquetas y distribución pesada. Posee un eje direccional y un tándem (dos ejes) trasero.
- Ancho Máximo Legal: 2.60 metros.
- Altura Máxima: 4.40 metros.
- Longitud Máxima (Res. 4100): 12.20 metros.
- Peso Bruto Vehicular (PBV): 28 Toneladas.
- Impacto Geométrico: Al ser un vehículo rígido de más de 12 metros, su "barrido" al girar (la diferencia entre la trayectoria de las llantas delanteras y traseras) exige radios de curvatura interiores más amplios en las intersecciones para evitar que las llantas traseras muerdan los andenes o separadores.
3. Los Gigantes de la Vía: Articulados C3S2 y C3S3
En la logística de exportación y grandes corredores troncales, operan los tractocamiones articulados (las famosas "Tractomulas"). Su nomenclatura se divide en dos: "C3" indica el cabezote (tractocamión de 3 ejes) y "S" indica el semirremolque, seguido del número de sus ejes (S2 o S3).
Los vehículos articulados como el C3S2 o C3S3 son los más exigentes geométricamente; su longitud de 18.50 metros obliga a diseñar sobreanchos masivos en las curvas.
El Tractocamión C3S2 (5 Ejes en Total)
- Ancho Máximo Legal: 2.60 metros.
- Altura Máxima: 4.40 metros.
- Longitud Máxima Permitida: 18.50 metros.
- Peso Bruto Vehicular (PBV): 48 Toneladas.
El Tractocamión C3S3 (6 Ejes en Total)
Es el vehículo de diseño máximo tradicional para vías troncales primarias en Colombia. Consta de un cabezote de tres ejes acoplado a un tráiler que se apoya en un trídem (tres ejes traseros).
- Ancho Máximo Legal: 2.60 metros.
- Altura Máxima: 4.40 metros.
- Longitud Máxima Permitida: 18.50 metros.
- Peso Bruto Vehicular (PBV): 52 Toneladas (El peso máximo tradicional estándar de la red, considerado carga "extrapesada" si lo supera).
Nota: La Resolución 4100 de 2004 establece que la longitud total de 18.50 metros es el tope absoluto para configuraciones articuladas convencionales, al igual que los 2.60 metros de ancho, que gobiernan el ancho del carril de diseño (usualmente de 3.65 metros en vías principales para dejar 1.05m de margen total de seguridad).
4. Por Qué Estas Medidas Definen la Ingeniería de la Carretera
Tomar los datos de la Resolución 4100 y el manual del INVIAS no es un ejercicio académico; se traduce directamente en fórmulas de diseño:
- El Ancho del Carril: Como todos los vehículos de carga pesada miden exactamente 2.60 metros de ancho, el INVIAS exige anchos de carril de 3.65 metros para carreteras primarias. Reducir el carril a 3.00 metros forzaría al C3S3 a ocupar casi todo el espacio, aumentando exponencialmente el riesgo de colisión por fricción lateral.
- El Gálibo Vertical: La altura máxima permitida es de 4.40 metros. Por esto, cualquier estructura que cruce la vía (puentes peatonales, viaductos, túneles, cableados) debe diseñarse con un gálibo libre mínimo de 5.00 a 5.50 metros (dependiendo de la normativa específica), asegurando que los camiones pasen sin golpear la superestructura.
- El Sobreancho en Curvas: Cuando un articulado de 18.50 metros toma una curva cerrada, sus llantas traseras buscan el camino más corto hacia el centro de la curva (un fenómeno llamado Off-tracking o arrastre). El diseñador geométrico debe calcular y añadir asfalto extra en el interior de la curva (Sobreancho) para evitar que el semirremolque invada el carril contrario o se salga de la vía.

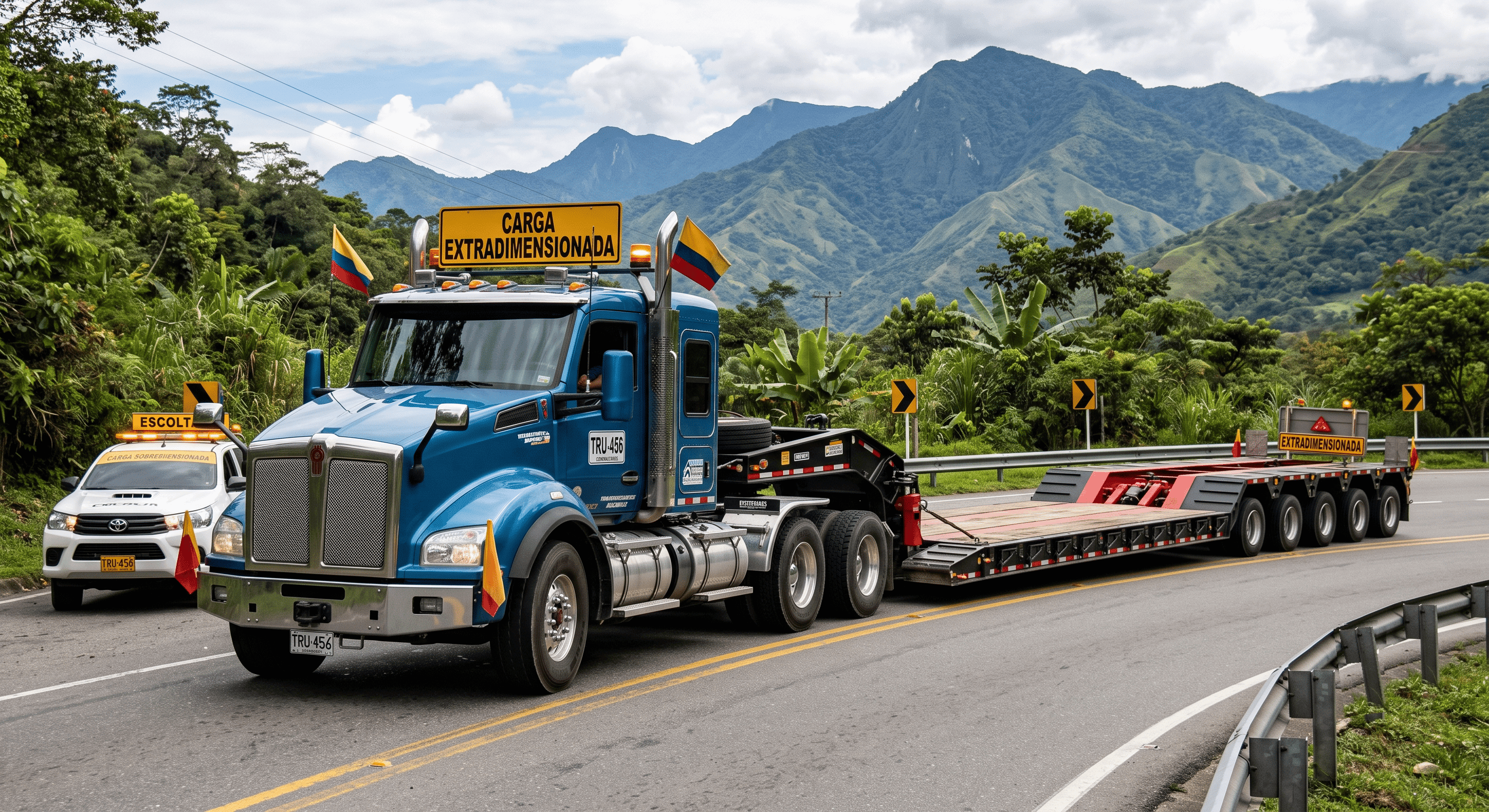

Cuando las cargas exceden las dimensiones legales estándar (cargas extradimensionadas o extrapesadas), se requiere un plan de manejo de tráfico y estudios estructurales adicionales sobre los puentes de la ruta.
Conclusión: Diseñando para la Realidad
El diseño geométrico no perdona los errores de estimación. Escoger el vehículo de diseño incorrecto condena a una vía desde el plano. Si diseñamos un retorno asumiendo que el vehículo más grande será un C2 (10.8m), pero la dinámica económica de la región exige el paso de mulas C3S3 (18.5m), la vía colapsará el mismo día de su inauguración. Entender y respetar la Resolución 4100 y los manuales del INVIAS garantiza infraestructuras fluidas, duraderas y alineadas con la logística real del país.
