El Subsuelo Organizado: Redes Soterradas, el Reto del Catastro y el Futuro del Espacio Público
La calidad visual y operativa de una ciudad está directamente relacionada con la forma en que gestiona su infraestructura invisible. Durante décadas, la expansión acelerada de los centros urbanos en Latinoamérica priorizó el despliegue aéreo de redes de energía y telecomunicaciones por su bajo costo de instalación inicial. El resultado contemporáneo es un paisaje saturado de postes sobrecargados, marañas de cables obsoletos y un subsuelo que opera como un tejido desorganizado de tuberías hidráulicas.
La ingeniería urbana moderna apunta de manera irreversible hacia el soterramiento integral de los servicios públicos. Limpiar el cielo de las ciudades y confinar las redes secas y húmedas bajo el pavimento no es un capricho estético; es una necesidad técnica para mejorar la resiliencia de la infraestructura, optimizar los mantenimientos y devolverle el espacio público a la gente. Sin embargo, excavar para soterrar abre una caja de Pandora de retos geotécnicos, legales y logísticos.
La infraestructura aérea tradicional genera una alta contaminación visual y severas vulnerabilidades operativas ante factores climáticos y accidentes, lo que justifica la transición técnica hacia el soterramiento de redes.
1. El Impacto Urbano: Cielos Despejados y Confort Humano
El beneficio más inmediato del soterramiento de redes es la reconquista del paisaje urbano. La eliminación de la contaminación visual aérea transforma radicalmente la percepción espacial del ciudadano:
- Psicología Ambiental y Felicidad: Diversos estudios de urbanismo y psicología ambiental demostran que los entornos despejados, con líneas de visión abiertas y contacto directo con el arbolado urbano (sin interferencias de cableado de alta tensión), reducen los niveles de cortisol y el estrés crónico de los habitantes. Una calle limpia invita a caminar, activa el comercio a nivel de calle y eleva el sentido de pertenencia comunitaria.
- Seguridad y Resiliencia Climática: Las redes aéreas están expuestas a vandalismo, hurto de fluidos, caídas de postes por accidentes de tránsito y colapsos provocados por tormentas o vientos severos. Confinar las redes en ductos subterráneos técnicos elimina estas vulnerabilidades operativas, garantizando la continuidad de los servicios.

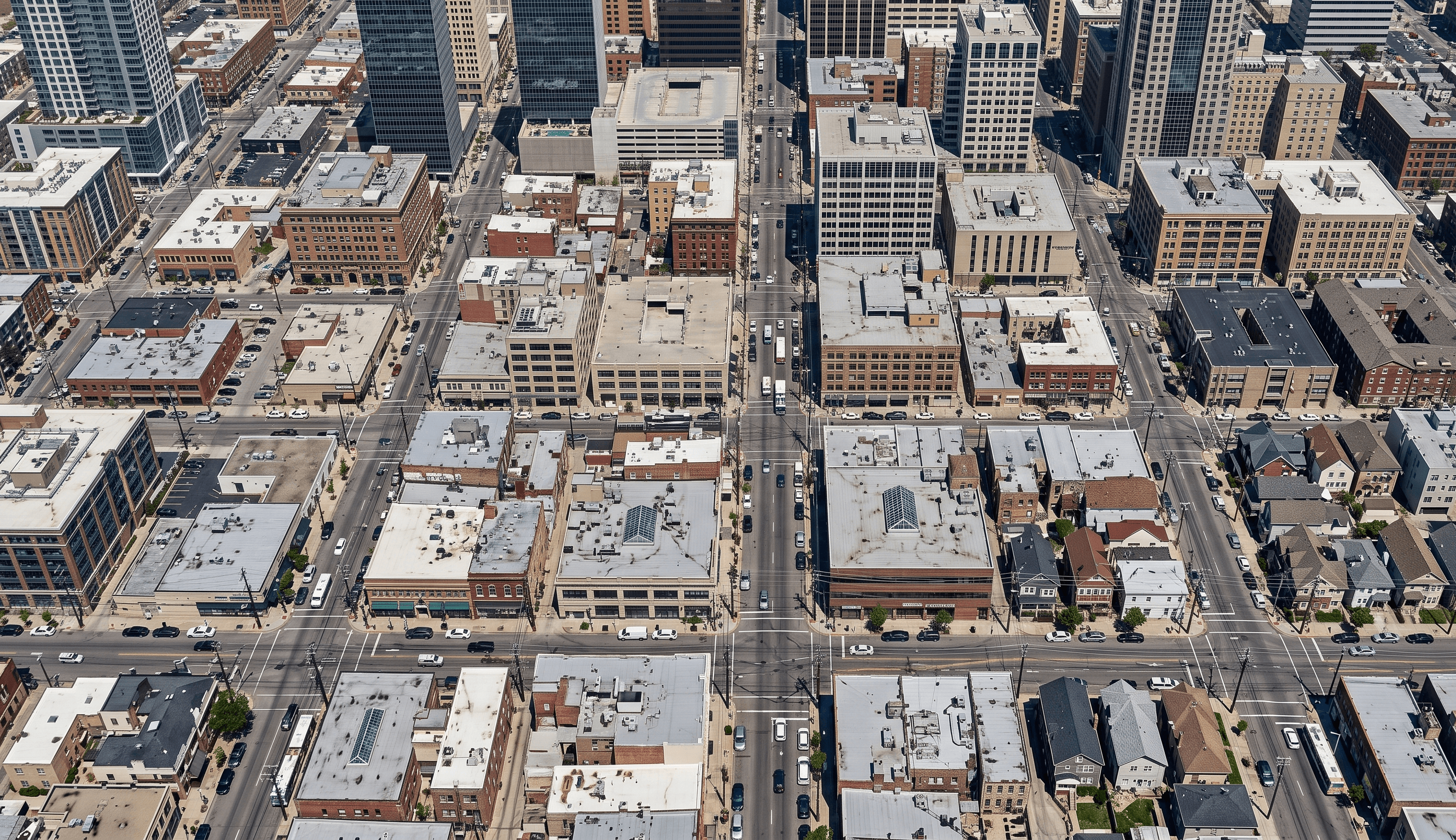

Los entornos urbanos con redes soterradas mejoran la habitabilidad, el valor comercial de los predios y el confort psicológico de los ciudadanos, ofreciendo espacios más limpios y seguros a escala humana.
2. Los Grandes Obstáculos Técnicos: Catastros Ciegos y Redes Obsoletas

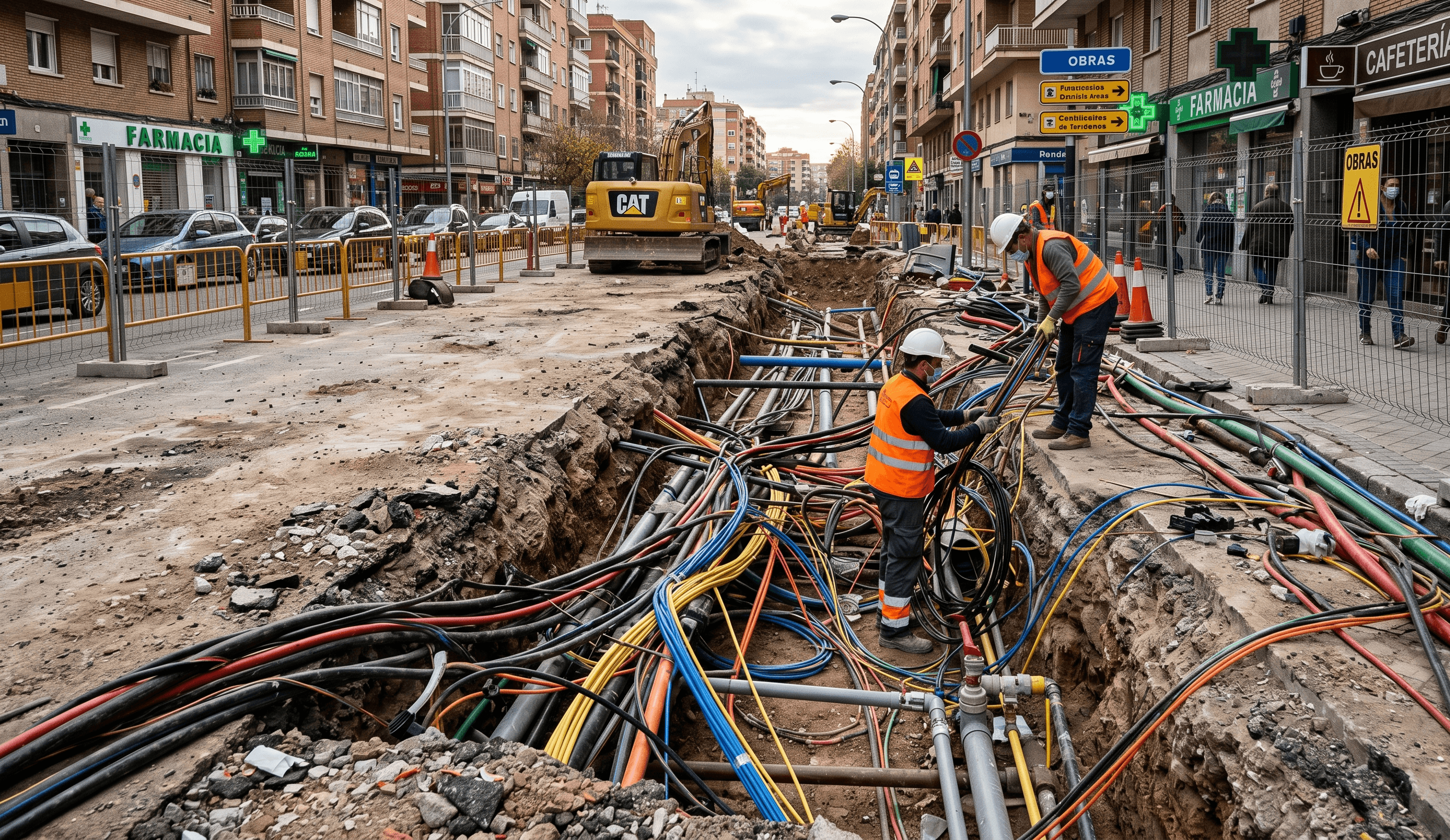

Soterrar servicios en una ciudad consolidada exige una intervención quirúrgica sobre la estructura urbana existente. Los ingenieros se enfrentan a dos problemas críticos en el subsuelo:
La Imprecisión del Catastro de Redes (El Subsuelo Ciego)
Uno de los mayores dolores de cabeza en la consultoría vial y de servicios es la alarmante falta de precisión en los planos e inventarios de las empresas prestadoras. En muchas metrópolis latinoamericanas, los registros del subsuelo no coinciden con la realidad física: existen tuberías de acueducto desplazadas metros de su posición teórica, redes de gas domiciliario sin cartografía digital y ductos de fibra óptica instalados de forma informal sin ningún tipo de registro institucional.
El Riesgo del "Picazo": Iniciar una excavación a ciegas o guiándose únicamente por planos históricos inexactos introduce el riesgo inminente de romper líneas de alta tensión, perforar matrices de agua o cortar conexiones de telecomunicaciones críticas, provocando parálisis de obras, sobrecostos contractuales y emergencias civiles.
La Obsolescencia de Materiales: El Desafío del Gres
El subsuelo de los centros históricos alberga redes húmedas (alcantarillado pluvial y sanitario) que cumplieron su vida útil hace décadas. El uso del gres o la arcilla vitrificada fue el estándar de construcción en el siglo XX debido a su excelente resistencia al ataque químico de los gases del alcantarillado. Sin embargo, el gres es un material rígido y frágil:
- Fallas Estructurales: Los asentamientos diferenciales del suelo, el incremento de las cargas de tráfico pesado en la superficie y los sismos provocan la fractura de las uniones y paredes de las tuberías de gres.
- Filtraciones e Inestabilidad: Las fisuras en el gres permiten la fuga constante de aguas negras hacia la subrasante del pavimento, lavando los finos del suelo y generando cavidades subterráneas (socavones) que terminan en colapsos súbitos de la calzada. El soterramiento de nuevas redes secas obliga a la sustitución total de estos colectores obsoletos por sistemas modernos de PVC de pared estructural o Polietileno de Alta Densidad (HDPE).
3. Definición del Reto y Riesgo Ingenieril
Soterrar servicios no consiste simplemente en abrir una zanja, tirar cables y rellenar. Es un ejercicio de micro-diseño tridimensional condicionado por variables severas:
Condicionantes Geométricos y de Segregación
Las normativas técnicas exigen mantener distancias mínimas de aislamiento horizontales y verticales entre servicios dentro del subsuelo para prevenir desastres. Las redes húmedas (acueducto y alcantarillado) jamás deben compartir ductos o proximidad crítica con redes secas (energía y gas) para evitar que una fuga de agua erosione el aislamiento eléctrico o socave una línea de gas a presión. El espacio bajo el andén es finito y debe sectorizarse estrictamente mediante bancos de ductos o galerías técnicas de servicios.

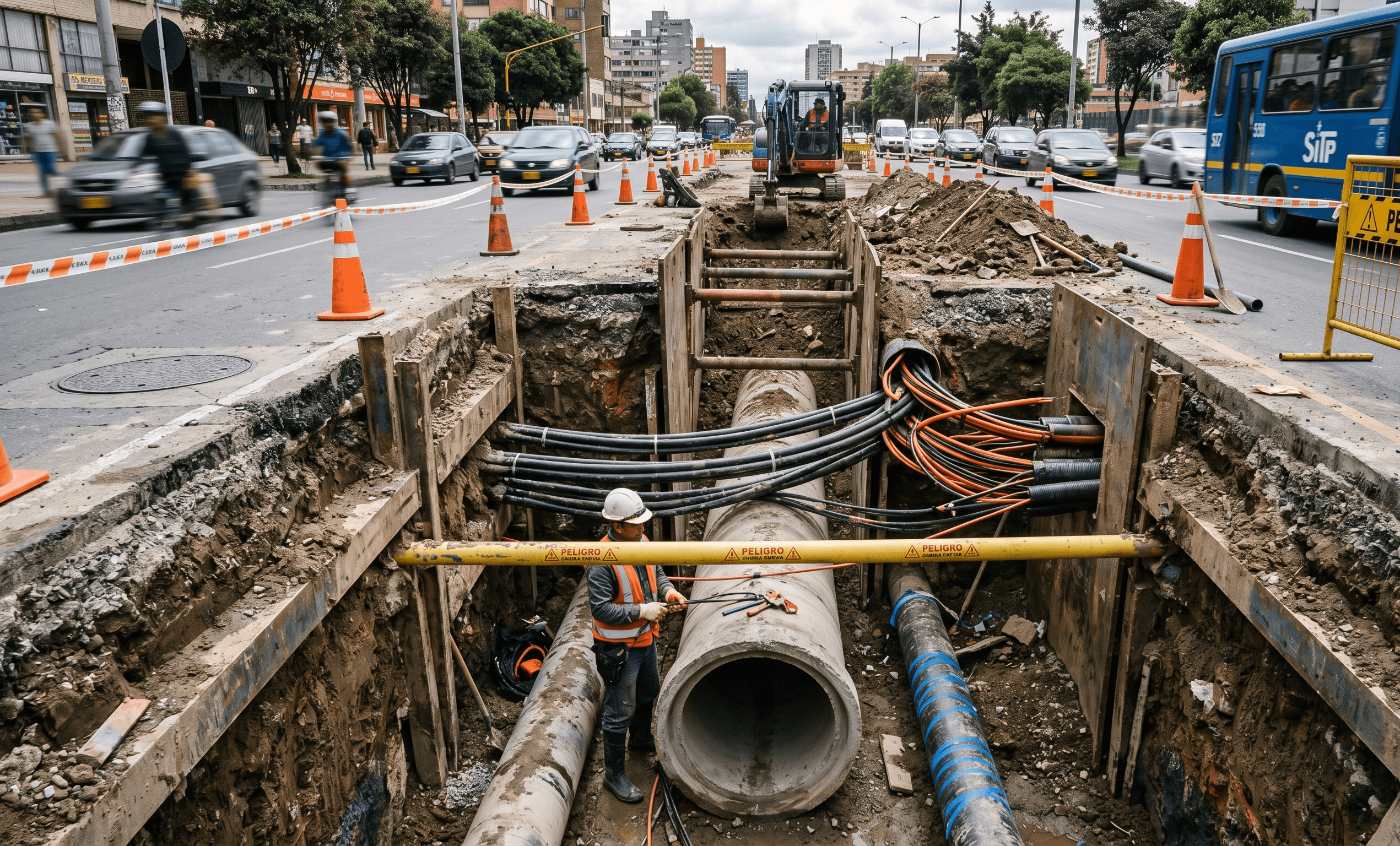

El diseño del subsuelo exige un modelado tridimensional estricto para garantizar los aislamientos normativos mínimos entre las redes secas y húmedas, previniendo fallas cruzadas durante operaciones de mantenimiento.
Riesgos Constructivos y Técnicas No Destructivas
En entornos urbanos densos, abrir zanjas a cielo abierto paraliza el manejo del tránsito y afecta la economía local. Por ello, la ingeniería moderna está migrando hacia tecnologías no destructivas como la Perforación Horizontal Dirigida (HDD) o el Microtunelamiento. Estas técnicas permiten instalar tuberías y ductos de servicios públicos por debajo de las vías sin romper la capa de rodadura asfáltica, controlando la trayectoria del taladro milimétricamente mediante sensores electromagnéticos.
Conclusión: Las Galerías Técnicas como Política de Estado
El soterramiento de servicios públicos no puede seguir abordándose como intervenciones aisladas de cada operador. El futuro de las ciudades habitables radica en la proyección de Galerías Técnicas Multiservicios: túneles subterráneos accesibles y unificados donde se alojan de manera ordenada todos los componentes de la infraestructura urbana. De esta manera, las futuras reparaciones, ampliaciones de fibra óptica o mantenimientos se realizan ingresando directamente a la galería a través de cámaras de inspección, eliminando para siempre la necesidad de romper el pavimento y torturar la movilidad de los ciudadanos.
