La Evolución de los Drones en la Ingeniería Civil: De la Fotogrametría Básica a la Revolución de la Teledetección y LiDAR
En la última década, la captura de información geoespacial ha experimentado la mayor aceleración tecnológica de su historia. La llegada de los Vehículos Aéreos No Tripulados (UAV), popularmente conocidos como drones, rompió el paradigma de la topografía convencional basada exclusivamente en estaciones totales y receptores GNSS en tierra.
Lo que inició como una herramienta de soporte visual o pasatiempo aeromodelista es hoy una infraestructura de teledetección indispensable para el diseño geométrico de carreteras, el control de movimientos de tierra y el monitoreo estructural. Para el ingeniero civil moderno, comprender la tecnología de drones no es una opción opcional; es un requisito de competencia técnica indispensable.

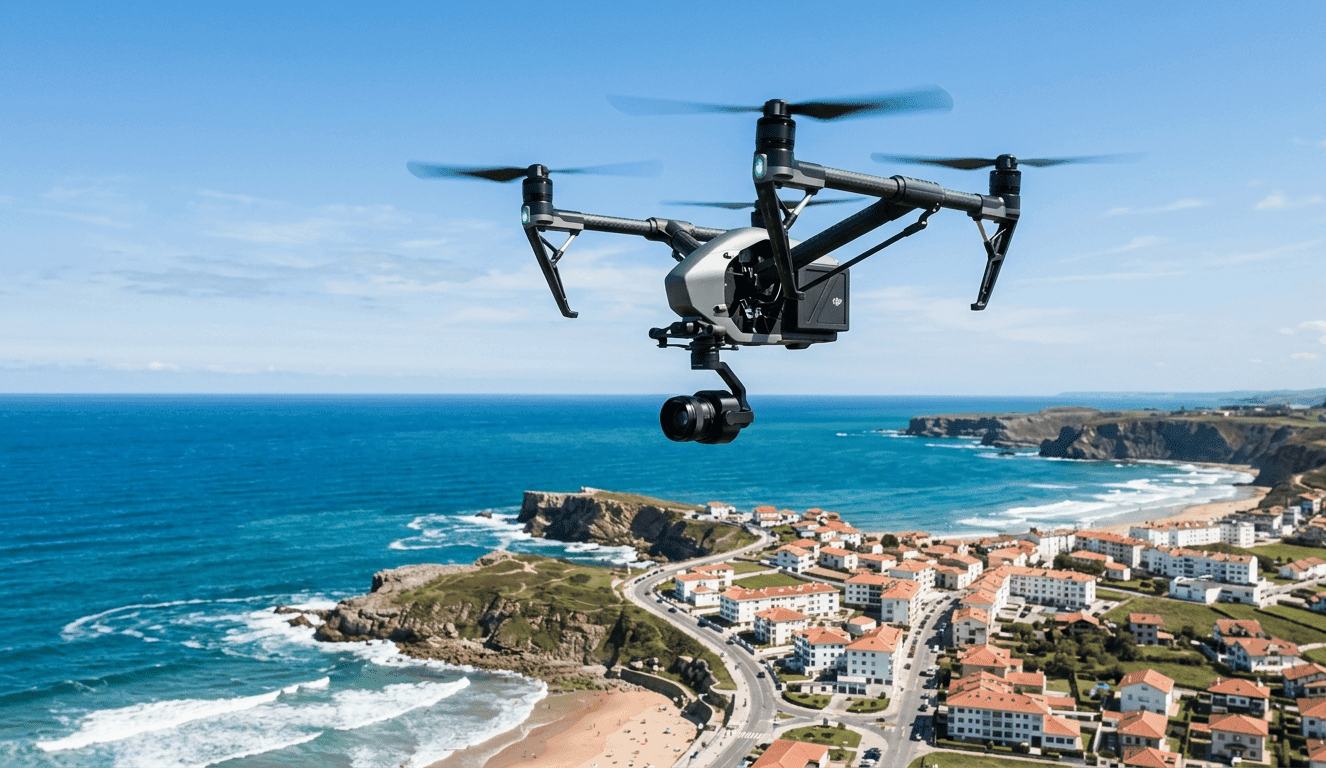

Los vehículos aéreos no tripulados modernos integran sistemas de navegación redundantes, alta autonomía de vuelo y estabilizadores mecánicos capaces de soportar cargas útiles de grado métrico para topografía de alta precisión.
1. Línea de Tiempo Histórica: Las Cuatro Generaciones de los UAV en Ingeniería
El desarrollo de los drones aplicados a la geomática se puede estructurar en cuatro etapas de maduración tecnológica claramente definidas:
Primera Generación: Los Pioneros Asistidos y de Vuelo Manual (Principios de la década de 2010)
Los primeros intentos de fotogrametría aérea con drones dependían de plataformas multirotores o de ala fija adaptadas de forma artesanal. Los equipos carecían de sistemas de estabilización avanzados y las cámaras comerciales (estilo GoPro o compactas modificadas) captan imágenes con distorsiones ópticas severas (efecto fisheye). El guiado era predominantemente manual o mediante pilotos automáticos de código abierto muy inestables. El procesamiento de imágenes requería la colocación masiva de Puntos de Control Terrestre (PCT) para poder georreferenciar y escalar los modelos con precisiones métricas deficientes.
Segunda Generación: La Automatización y la Era del Píxel (2014 - 2017)
Aparecen los primeros ecosistemas comerciales integrados. Las aeronaves incorporan de fábrica estabilizadores mecánicos (gimbals) controlados por el sistema de navegación y software de planificación de misiones automatizadas (como Pix4Dcapture o DroneDeploy). Las cámaras integran sensores con obturador central (Global Shutter), eliminando la distorsión por movimiento (rolling shutter). Esta generación consolidó el uso del software de estructura a partir del movimiento (SfM) para generar Nubes de Puntos, Modelos Digitales de Elevación (MDE) y Ortomosaicos de alta calidad.

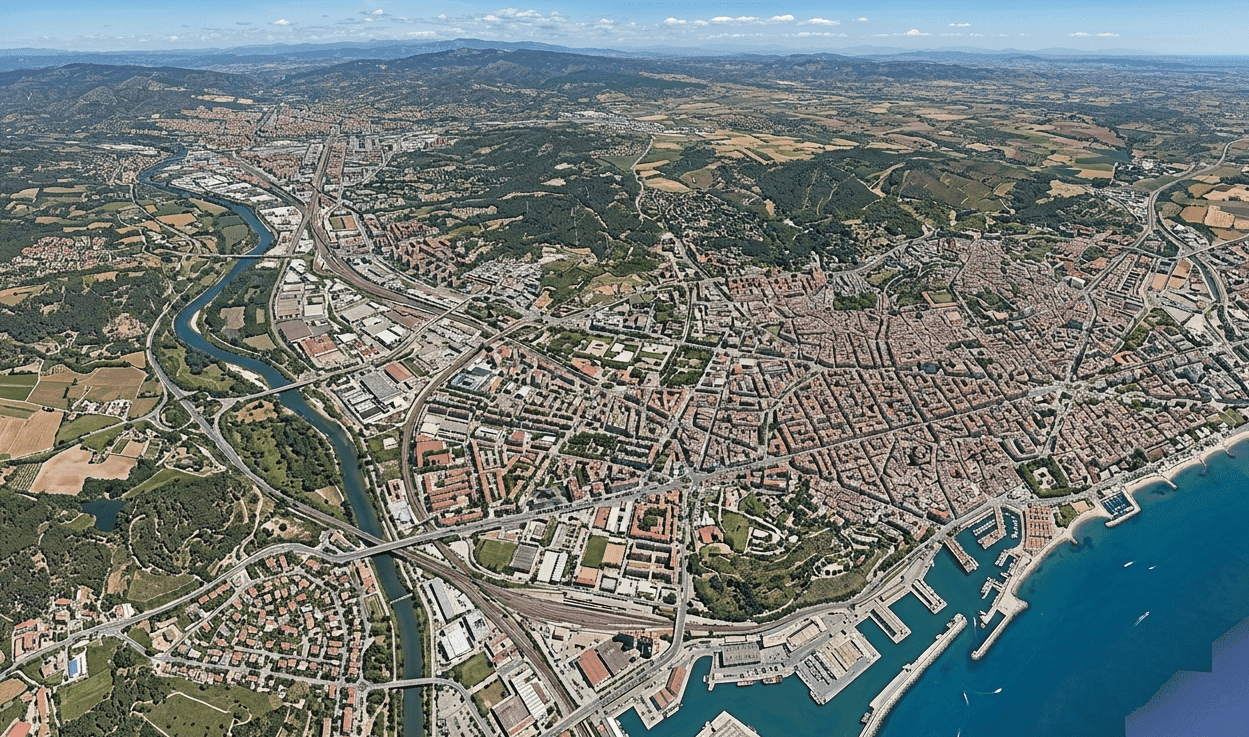

La consolidación de los ortomosaicos métricos permitió a los consultores viales disponer de cartografía bidimensional ultra detallada, optimizando la identificación de elementos existentes en las fases de prefactibilidad y factibilidad.
Tercera Generación: Alta Precisión Centimétrica sin Puntos de Control (2018 - 2021)
El gran salto técnico de esta etapa fue la integración de receptores GNSS de doble frecuencia en la propia aeronave, dando vida a los sistemas RTK (Real-Time Kinematic) y PPK (Post-Processed Kinematic). Al vincular el disparo de la cámara con una estación base en tierra o una red de antenas de referencia activa, cada fotografía aérea recibe coordenadas con precisión centimétrica instantánea. Esto redujo hasta en un 80% la necesidad de implantar puntos de control físicos en terrenos de difícil acceso, optimizando la seguridad ocupacional y los tiempos de comisión de campo.
Cuarta Generación y Actualidad: Sensores Activos y Gemelos Digitales Multidimensionales
Los drones actuales ya no solo transportan cámaras fotográficas (sensores pasivos); transportan carga útil avanzada de grado métrico. La miniaturización ha permitido embarcar escáneres LiDAR (Light Detection and Ranging), cámaras térmicas y sensores multiespectrales en plataformas ligeras. Hoy en día, los UAV operan bajo normativas aeronáuticas estrictas, cuentan con sistemas redundantes de posicionamiento, sensores omnidireccionales de evasión de obstáculos y algoritmos de inteligencia artificial para el procesamiento automatizado de datos en la nube.
2. Ecosistema de Marcas Dominantes en el Sector Profesional
El mercado de UAV para ingeniería civil está fuertemente consolidado por unas pocas firmas que han logrado certificar la repetibilidad y precisión de sus datos ante las interventorías:
- DJI Enterprise (Da-Jiang Innovations): Es el líder indiscutible a nivel global. Modelos como el Phantom 4 RTK (caballito de batalla de la tercera generación), la serie Matrice 300/350 RTK y el compacto Mavic 3 Enterprise transformaron el mercado. El desarrollo de cargas útiles propias como la cámara fotogramétrica DJI Zenmuse P1 y el sensor LiDAR DJI Zenmuse L1/L2 permitieron masificar la topografía de alta precisión a costos competitivos.
- SenseFly (Ahora parte de AgEagle): Reconocida mundialmente por su serie de ala fija eBee. Son los equipos preferidos para el levantamiento de grandes extensiones longitudinales (como corredores viales de decenas de kilómetros), debido a su alta autonomía de vuelo en comparación con los multirotores.
- Wingtra: Empresa suiza que revolucionó el diseño de ala fija al implementar tecnología VTOL (Vertical Take-Off and Landing). Despega y aterriza verticalmente como un cuadricóptero, pero vuela con la eficiencia de un avión, protegiendo las cámaras de alta resolución en terrenos pedregosos o escarpados.
3. Propiedades Técnicas Fundamentales de un Drone de Ingeniería
Para que un drone sea considerado apto para proyectos de consultoría civil, debe cumplir con especificaciones mínimas que validen su precisión:
- GSD (Ground Sample Distance): Es la resolución espacial del mapa, representada por la distancia real en el terreno que equivale al tamaño de un píxel en la imagen. Un buen levantamiento de ingeniería exige un GSD inferior a 3 cm/píxel.
- Obturador Mecánico vs. Electrónico: Los drones profesionales utilizan obturadores mecánicos. Evitan que las imágenes se distorsionen lateralmente por la velocidad de traslación del drone, garantizando que los cálculos volumétricos de movimiento de tierras sean geométricamente exactos.
- Sincronización de Tiempo (TimeSync): Sistemas que alinean milimétricamente los centros de fase del módulo GNSS RTK, el controlador de vuelo y el centro óptico de la cámara, crucial para eliminar desajustes en la restitución fotogramétrica.

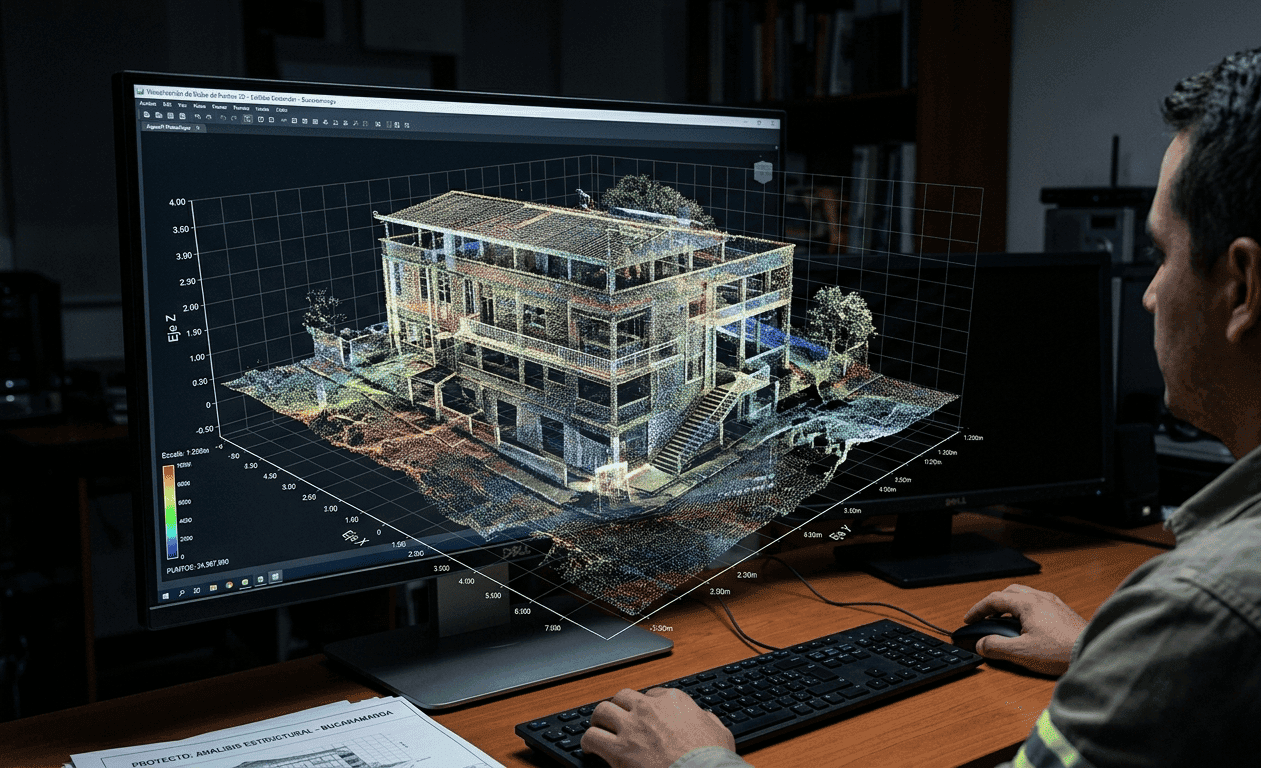

Las nubes de puntos tridimensionales representan la geometría espacial exacta del entorno, sirviendo de base fundamental para el modelado en entornos BIM e ingeniería inversa de infraestructura.
4. Aplicaciones en la Ingeniería Civil (Más allá de la Topografía)
Asociar el uso de drones exclusivamente a la elaboración de planos topográficos es subestimar su potencial técnico. Sus aplicaciones cubren todo el ciclo de vida de una obra civil:
Control del Movimiento de Tierras y Volumetría
Mediante vuelos programados quincenales, se generan Modelos Digitales de Terreno (MDT) que, al ser comparados mediante operaciones booleanas con el modelo de diseño original creado en softwares como Autodesk Civil 3D, permiten calcular de forma matemática exacta los volúmenes de corte y relleno acumulados, optimizando las actas de cobro ante el contratante.

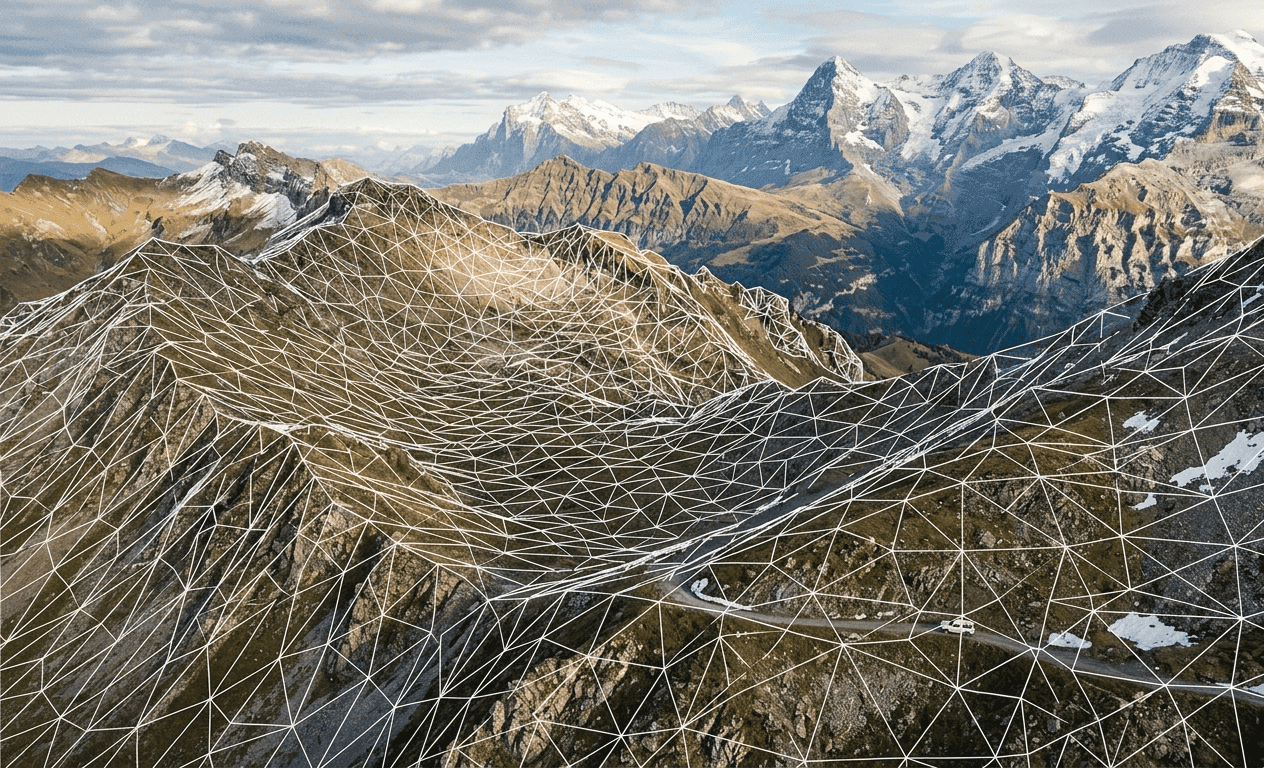

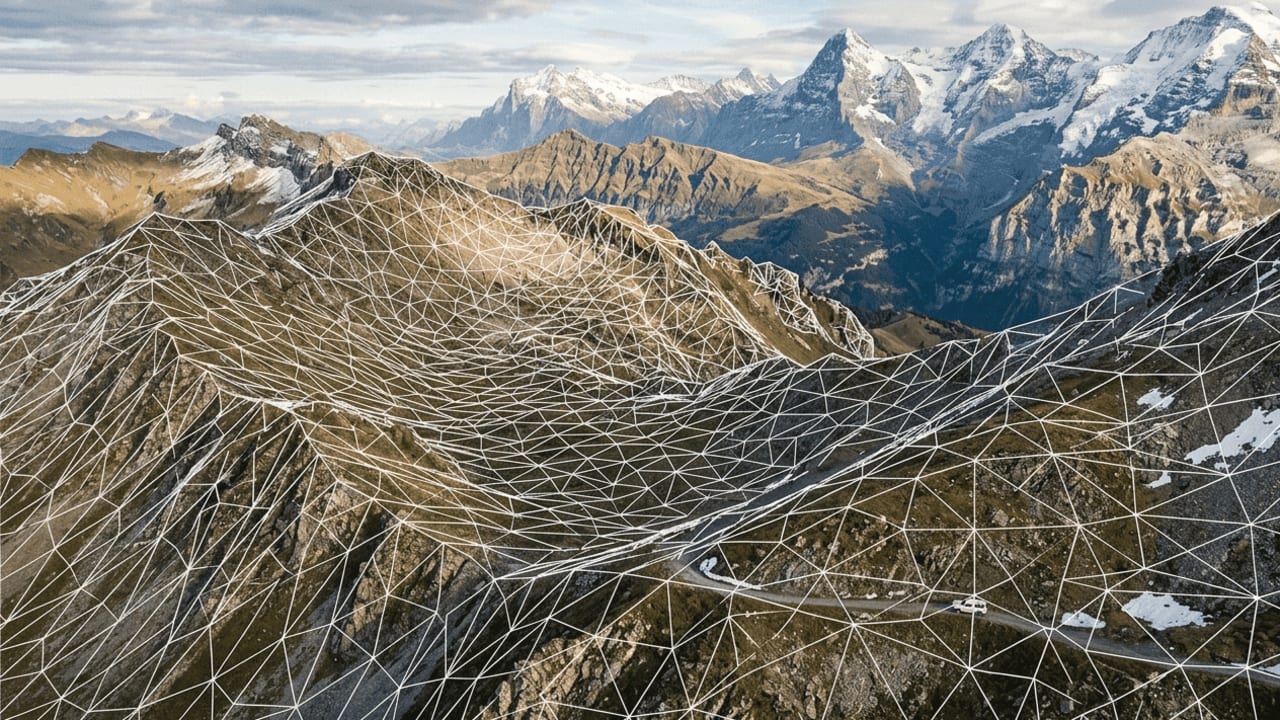

El procesamiento del relieve desprovisto de vegetación (MDT) es clave para calcular volúmenes de excavación estables y proyectar el trazado definitivo de taludes de corte y terraplenes.
Inspección Patológica de Estructuras y Puentes
Volar cerca de pilas de puentes, viaductos o fachadas de edificios permite capturar imágenes de alta resolución e infrarrojas para identificar fisuras, desprendimientos, carbonatación del concreto o filtraciones de humedad en zonas de imposible acceso para el personal técnico, eliminando la necesidad de costosos andamiajes o trabajos de alto riesgo en cuerdas.
Hidrología y Manejo de Aguas Pluviales
Las nubes de puntos generadas por sensores LiDAR permiten "atravesar" la densa vegetación boscosa para mapear la verdadera superficie del suelo. Esto permite definir de manera exacta las cuencas de drenaje, las líneas de escorrentía natural y las cotas de inundación para el diseño de alcantarillas, pontones y estructuras de entrega hidráulica.
Supervisión de Planes de Manejo de Tránsito (PMT)
En obras urbanas complejas, los drones capturan videos ortogonales fijos para analizar el comportamiento del flujo vehicular ante desvíos temporales, evaluar la longitud de colas formadas y calibrar los tiempos de semaforización en intersecciones críticas afectadas por la construcción.
Conclusión: La Importancia de la Operación Legal y Calificada
El uso de drones en la ingeniería civil no se limita a comprar un equipo y presionar un botón de despegue. Exige un conocimiento profundo de la teoría geomática, la calibración de software de fotogrametría y, de manera crítica, el cumplimiento de los marcos regulatorios aeronáuticos locales (como las circulares de la Aeronáutica Civil en Colombia o la FAA en Estados Unidos). Obtener las credenciales de operador registrado, matricular las aeronaves y planificar misiones bajo estrictos protocolos de seguridad es la única garantía para emitir informes técnicos válidos, legales y con respaldo institucional.
