Criterios de Trazado de Infraestructura: Diferencias Críticas en el Diseño Geométrico de Vías, Ferrocarriles y Circuitos de F1
En la ingeniería de vías terrestres, el diseño geométrico es el proceso de correlación entre los elementos físicos de la vía y las características operativas, dinámicas y mecánicas de los vehículos que la transitan. Aunque las ecuaciones básicas de la fuerza centrífuga y el equilibrio de cuerpos en curvas son universales en la física, su aplicación práctica cambia de forma radical dependiendo de si se diseña para el transporte terrestre convencional, sistemas ferroviarios o alta competición automovilística.
Entender estas diferencias no es solo un ejercicio teórico; es una demostración de cómo el criterio técnico del ingeniero debe moldear las herramientas de modelado parametrizado para responder a restricciones físicas, coeficientes de fricción y velocidades de diseño muy dispares. El software procesa datos, pero el criterio determina la viabilidad y seguridad de la infraestructura.
1. Diseño Geométrico de Carreteras Convencionales (Vehículos Tipo)
El diseño de vías para vehículos comerciales, de carga y particulares está gobernado por la variabilidad y la heterogeneidad. El diseñador debe proyectar para una masa de usuarios con diferentes tiempos de percepción-reacción, alturas de ojo variables sobre la rasante y vehículos con capacidades de frenado y aceleración muy disímiles entre sí.
Características Clave:
- Pendientes Máximas Tolerables: Dependiendo de la velocidad de diseño y la clasificación funcional de la ruta, las normativas internacionales y nacionales permiten pendientes longitudinales que oscilan típicamente entre el 4% y el 8%. En terrenos escarpados o vías secundarias de baja velocidad, estas pendientes pueden superar el 10% al 12%, exigiendo el análisis e implantación de carriles de escalada para vehículos pesados.
- Fricción y Adherencia Lateral: El guiado y la estabilidad en curvas dependen exclusivamente del coeficiente de fricción lateral movilizado entre el neumático de caucho y la capa de rodadura asfáltica o de concreto hidráulico. Este coeficiente se reduce drásticamente con la velocidad y la presencia de agua sobre la superficie.
- Radios de Curvatura y Transiciones: Los radios mínimos se calculan bajo el estricto criterio del confort y la seguridad para evitar el deslizamiento lateral o el volcamiento. Las transiciones de peralte (sobreelevación) están limitadas generalmente a un máximo del 8% al 12% para evitar que vehículos pesados con centros de gravedad altos vuelquen hacia el interior de la curva al transitar a velocidades muy bajas o detenerse.
- Visibilidad: El diseño en planta y perfil está fuertemente restringido por la Distancia de Visibilidad de Parada (DVP) y la Distancia de Visibilidad de Adelantamiento (DVA), calculadas analíticamente según el tiempo de reacción estándar (2.5 segundos) y las tasas de desaceleración del vehículo tipo.

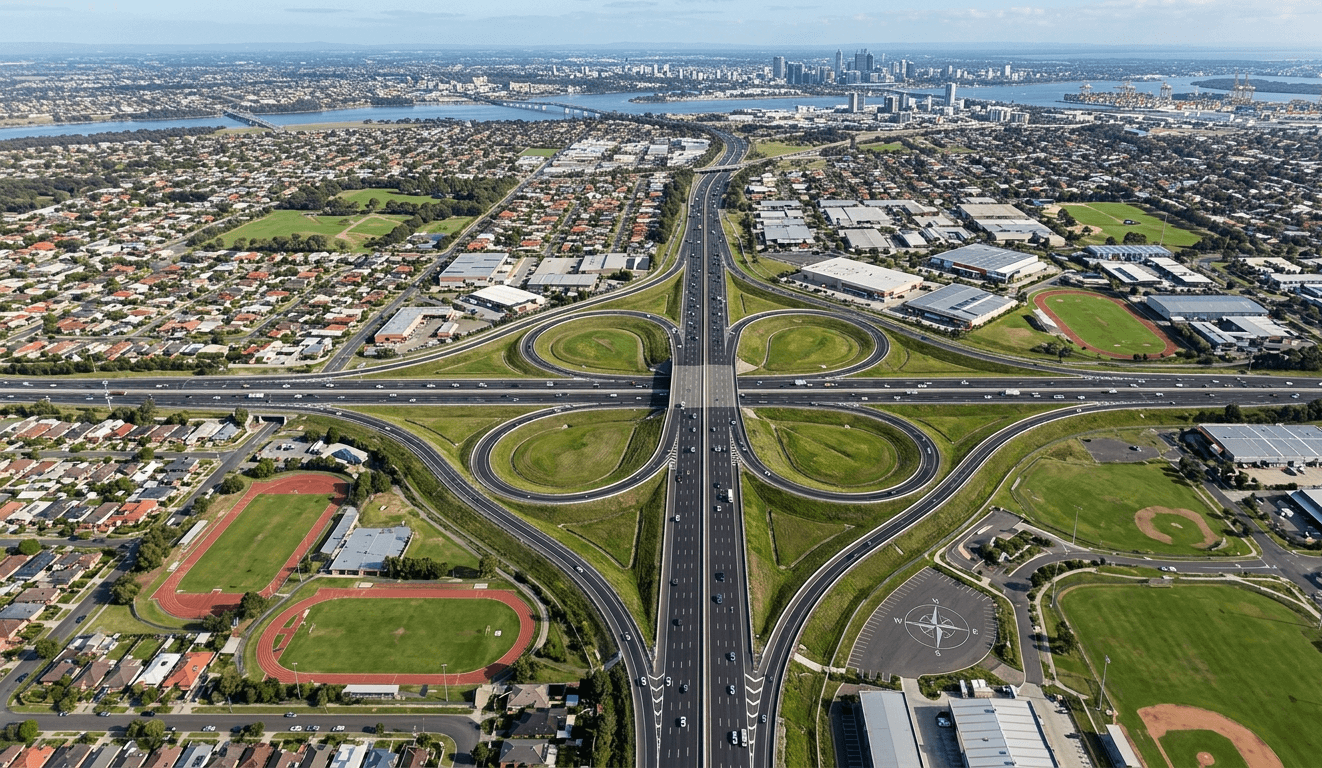

En el diseño vial convencional, el control de las transiciones en planta y los lazos de enlace en intercambiadores requiere un estudio minucioso de peraltes y sobreanchos, asegurando que los giros heterogéneos y flujos de tráfico continuo se mantengan estables bajo los límites estándar de fricción asfalto-neumático.
2. Diseño Geométrico de Líneas Férreas (Trenes de Carga y Pasajeros)
A diferencia de las carreteras, el diseño ferroviario se caracteriza por un guiado mecánico rígido (el borde de la pestaña de la rueda de acero contra la cara interna del hongo del riel) y coeficientes de fricción extremadamente bajos surgidos del contacto acero sobre acero.
Características Clave:
- Pendientes Longitudinales Críticas: Debido a la baja adherencia inherente al contacto acero-acero, las pendientes máximas admisibles son drásticamente menores que en carreteras. En líneas de carga pesada, las pendientes de diseño rara vez superan el 1% al 1.5% para evitar el patinaje de las locomotoras. En líneas exclusivas de Alta Velocidad para pasajeros, donde los trenes cuentan con tracción distribuida y mayor inercia, se limitan estrictamente en torno al 3.5% o 4%.
- Radios Mínimos Extensos: Para compensar las enormes fuerzas inerciales de composiciones ferroviarias que pueden pesar miles de toneladas y medir cientos de metros, los radios de curvatura horizontal son gigantescos. En líneas convencionales se miden en cientos de metros (mínimos de 300 m a 500 m), mientras que en líneas de alta velocidad ferroviaria los radios mínimos superan con frecuencia los 4,000 a 7,000 metros para mitigar la aceleración lateral no compensada.
- Peralte e Insuficiencia de Peralte: En ferrocarriles, la sobreelevación de la vía (elevación del riel exterior respecto al interior) se denomina "canto". Debido a que por una misma vía mixta transitan trenes de carga lentos y trenes de pasajeros rápidos, es imposible calcular un peralte perfecto para ambos. El diseñador aplica el concepto de insuficiencia de peralte (déficit de inclinación para el tren rápido) y exceso de peralte (para el tren lento), buscando un equilibrio matemático exacto que evite el desgaste asimétrico u ondulatorio de los rieles y garantice la estabilidad al vuelco.
- Curvas de Transición: El uso de espirales de transición (habitualmente la clotoide o la parábola cúbica) es matemáticamente más estricto en ferrocarriles, ya que el alabeo de la vía (la variación del peralte por unidad de longitud) debe controlarse milimétricamente para evitar que las ruedas de los bogies pierdan contacto con el riel y provoquen un descarrilamiento.

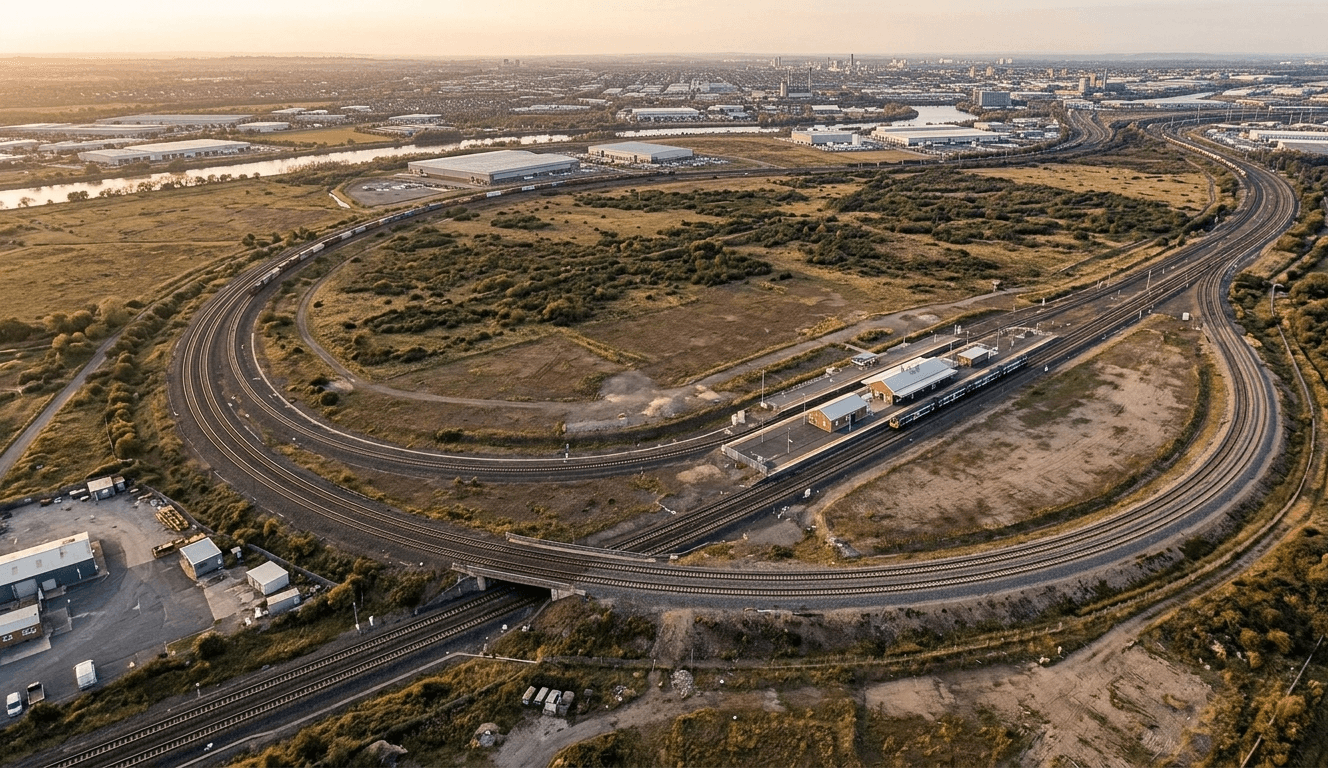

El trazado ferroviario exige una regularidad geométrica milimétrica. Al modelar las líneas de rieles sobre el balasto, las curvas horizontales y verticales deben suavizarse de forma extrema para absorber las masas masivas en movimiento, controlando el rozamiento mínimo y eliminando cualquier quiebre brusco que amenace el guiado mecánico rígido.
3. Diseño Geométrico de Circuitos de Alta Competición (Tipo F1)
El diseño de un autódromo moderno con homologación de Grado 1 rompe con casi todos los paradigmas tradicionales de la ingeniería de vías terrestres. Aquí, el objetivo principal no es el confort del usuario común ni el transporte eficiente de mercancías; el trazado se diseña para llevar al límite el rendimiento mecánico, la carga aerodinámica de los vehículos y la pericia de los pilotos, manteniendo tasas de seguridad extremas en caso de incidentes a más de 300 km/h.
Características Clave:
- Efecto Suelo y Carga Aerodinámica (Downforce): A diferencia de un vehículo comercial que tiende a elevarse a altas velocidades, un monoplaza de F1 genera toneladas de fuerza vertical hacia abajo gracias a sus alerones y canales Venturi del fondo plano. Esto implica que a mayor velocidad, mayor es la adherencia real contra el asfalto, permitiendo velocidades de paso por curva que generan aceleraciones laterales superiores a los 4G o 5G. La geometría debe modelarse considerando este vector de fuerza vertical variable.
- Transiciones Verticales y Perfiles de Compresión: Los cambios bruscos de pendiente longitudinal generan fuerzas de compresión y descompresión verticales brutales sobre la suspensión rígida del monoplaza. Un quiebre vertical cóncavo mal diseñado puede hacer que el coche sufra un impacto severo contra el suelo ("bottoming out"), rompiendo el fondo plano. Por el contrario, una transición convexa en cresta a alta velocidad disminuye la presión del aire debajo del vehículo, eliminando el downforce de forma súbita (desprendimiento aerodinámico) y provocando una pérdida absoluta de tracción.
- Peraltes Invertidos, Variables y Curvas Parabólicas: Mientras que la ingeniería vial huye de las curvas contraperaltadas por seguridad, los circuitos de carreras las integran deliberadamente en zonas de baja velocidad para penalizar el agarre y exigir mayor control técnico al piloto. Asimismo, el diseño moderno recurre a curvas con peraltes progresivos extremos y secciones parabólicas variables (como las curvas de Zandvoort con inclinaciones de hasta el 32% o 18°). Estos elementos se calculan para permitir trayectorias múltiples, modificar las líneas de carrera y facilitar los adelantamientos a altas velocidades angulares.
- Zonas de Escape y Disipación de Energía: La geometría de los bordes de la pista no se limita a bermas y cunetas. El diseño geométrico de los circuitos incluye el cálculo analítico de las trayectorias de escape tangenciales en curvas rápidos, dimensionando camas de grava, barreras Tecpro y zonas de asfalto de alta fricción para disipar la energía cinética de un vehículo sin control antes de impactar contra los muros de contención.
En circuitos de alta velocidad, la pista se convierte en un lienzo de peraltes extremos y variables. La geometría se calcula en función de la aerodinámica inversa de los monoplazas, combinando radios agresivos, pianos de transferencia de carga y amplias zonas de escape asfálticas diseñadas específicamente para contener desaceleraciones brutales.
Tabla Comparativa de Parámetros Geométricos
| Parámetro Geométrico | Carreteras Convencionales | Vías Férreas (Trenes) | Circuitos de Carreras (F1) |
|---|---|---|---|
| Velocidad de Diseño (Vd) | Variable (30 km/h - 120 km/h) | Muy Alta en Pasajeros (160 km/h - 350 km/h) | Extrema (Picos superiores a 350 km/h) |
| Pendiente Longitudinal Máx. | Alta (4% - 12%) | Muy Baja (1% - 4%) | Variable (0% - 18% por diseño topográfico y deportivo) |
| Radios de Curvatura Horiz. | Moderados (Cálculo según Vd y fricción de diseño) | Enormes (Cálculo por masa, rigidez y contacto acero-acero) | Reducidos a Moderados (Diseñados para exprimir la carga aerodinámica) |
| Peralte Técnico (Inclinación) | Limitado (8% - 12% para evitar deslizamiento invernal o vuelco lento) | Estricto (Límites físicos determinados por la pestaña y velocidad del tren) | Muy Alto (0% - 32% para potenciar la aceleración lateral y el downforce) |
| Elemento Principal de Guiado | Fricción estática neumático-asfalto | Guiado mecánico rígido restrictivo (Rueda-Riel) | Fricción límite + Carga aerodinámica inversa variable |
El Rol del Criterio Técnico ante el Desafío del Trazado
Dominar las herramientas de software de modelado geométrico y metodologías BIM (como las suites especializadas desarrolladas por Autodesk, Inc.) es un requisito operativo e indispensable en el entorno de la ingeniería actual. Herramientas como Civil 3D agilizan el cálculo de volúmenes de movimiento de tierras y facilitan la creación de alineamientos tridimensionales dinámicos.
Sin embargo, el software no posee criterio de ingeniería. Configurar correctamente los estilos de alineamiento, editar las tablas de diseño paramétrico según la física del vehículo de diseño y seleccionar los ensamblajes transversales óptimos son tareas que dependen exclusivamente de la fundamentación técnica del profesional.
Frente a una mesa técnica de interventoría o un comité de auditoría gubernamental, las decisiones de trazado no se defienden diciendo qué comando se utilizó en el programa; se defienden demostrando el estricto cumplimiento de las normativas aplicables, sustentando la consistencia de las velocidades de operación y justificando analíticamente los balances de excavación y relleno para optimizar los costos del proyecto.
